GARANT Master TM VHM-Dreiprofil-Gewindefräser 2×D, AlTiN, G: G1/8
Artikel-Nr.: 139631 G1/8
Sachnummer:
- Gewindeart: G; G-LH; EG-G; EG-G-LH
- Flankenwinkel: 55
- Schneidstoff: VHM
- Schaft: DIN 6535 HA mit h6
- Zähnezahl Z: 6
Produktdetails
Technische Daten
| Serie | Master TM | |
| Gewindegröße | G1/8 | |
| Beschichtung | AlTiN | |
| Gewindeart | G; G-LH; EG-G; EG-G-LH | |
| Flankenwinkel | 55 Grad | |
| Schneidstoff | VHM | |
| Schaft | DIN 6535 HA mit h6 | |
| Gewindesteigung | 0,907 mm | |
| Gänge pro Zoll | 28 | |

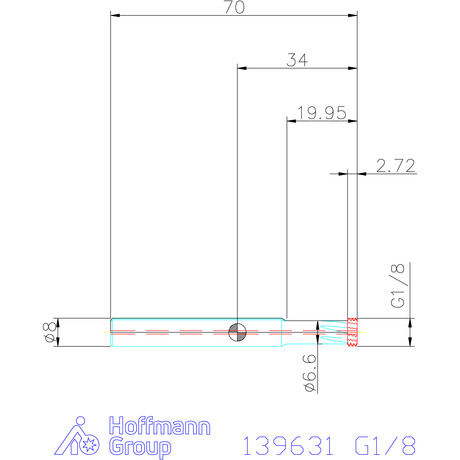

| Nenn-⌀ DC | 7,95 mm | |
| Schneidenlänge Lc | 2,72 mm | |
| Schaftlänge Ls | 48,6 mm | |
| Auskraglänge L1 | 19,95 mm | |
| Gesamtlänge L | 70 mm | |
| Schaft-⌀ Ds | 8 mm | |
| Zähnezahl Z | 6 | |
| Innenkühlung | ja | |
| Verwendung bei Bohrungsart | bis 2×D bei Grundloch; bis 2×D bei Durchgangsloch | |
| Teilung der Schneiden | ungleich | |
| Vorschub fz in Stahl < 1400 N/mm2 | 0,06 mm | |
| Vorschub fz in CFK | 0,08 mm | |
| Gewindeprofil | Vollprofil | |
| Schafttoleranz | h6 | |
| Anzahl Spannuten | 6 | |
| Farbring | grün | |
| Innen-/Außenanwendung | Innen und Außen | |
| Gewindetiefe | 19,95 mm | |
| Produktart | Gewindefräser |
Identifikation & Klassifikation
| Artikelnummer | 139631 G1/8 | |
| EAN / GTIN | 4069515023672 | |
| Herstellernummer | 139631 G1/8 | |
| Hersteller/verantwortliche Person | Hoffmann Supply Chain GmbH & Co. KG, Poststraße 15, 90471 Nürnberg, Deutschland, www.hoffmann-group.com |
Anwendertabelle
N
200
N
190
N
160
P
125
P
115
P
110
P
80
P
70
H
45
H
35
M
75
M
70
S
45
N
175
N
100
N
100
N
150
Beschreibung
Ausführung:
VHM-Gewindefräser mit ungleicher Schneidenteilung und erhöhter Anzahl an Schneiden. Durch die ungleiche Schneidenteilung wird eine hohe Laufruhe und Werkzeugstandzeit erreicht. Neuentwickelte Universalgeometrie und Hochleistungsbeschichtung für den Einsatz in einem breiten Materialspektrum.
- Deutlich reduzierte Vibrationen durch ungleiche Schneidenteilung.
- Erhöhte Anzahl an Schneiden.
- AlTiN-basierte HIPIMS Beschichtung der neuesten Generation.
- Korrigiertes Gewindeprofil zur Vermeidung von Profilverzerrungen.
Vorteil:
Deutlich geringere radiale Abdrängung als bei Mehrzahn-Gewindefräsern. Axiale Kühlrillen am Schaft für optimale Spanevakuierung.
Verwendung:
Für zylindrisches Whitworth-Rohrgewinde DIN-ISO 228/1 (nicht im Gewinde dichtende Verbindungen). Für Innen- und Außengewinde geeignet.
