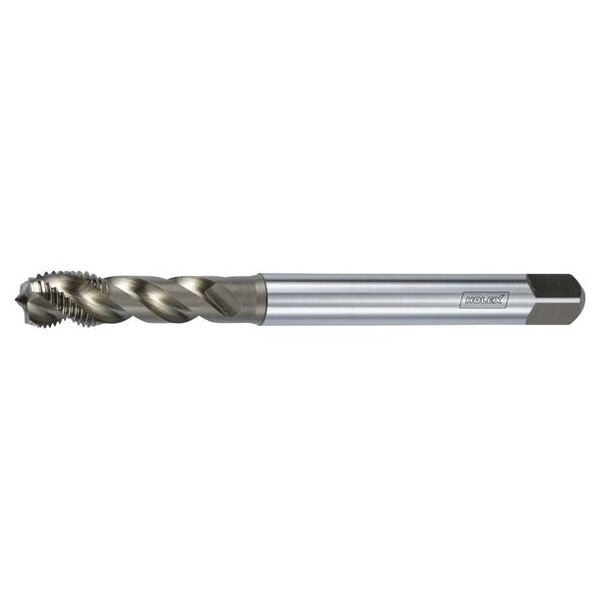

HOLEX Clever Tap Maschinen-Gewindebohrer, unbeschichtet, UNF: 3/8-24
Artikel-Nr.: 138004 3/8-24
Sachnummer:
- Gewindeart: UNF
- Flankenwinkel: 60
- Schneidstoff: HSS E
- Norm: DIN 374
- Toleranzklasse: 2B
Produktdetails
Technische Daten
| Serie | Clever Tap | |
| Gewindegröße | 3/8-24 UNF | |
| Beschichtung | unbeschichtet | |
| Gewindeart | UNF | |
| Flankenwinkel | 60 Grad | |
| Schneidstoff | HSS E | |
| Norm | DIN 374 | |
| Toleranzklasse | 2B | |
| Anschnittform | C | |
| Spiralwinkel | 40 Grad | |
| Schaft | Zylinderschaft mit h9 | |
| Innenkühlung | nein | |
| Verwendung bei Bohrungsart | bis 2,5×D bei Grundloch | |
| Schneidrichtung | rechts | |
| Gewindesteigung | 1,058 mm | |
| Gänge pro Zoll | 24 | |
| Gewinde-⌀ | 9,53 mm | |
| Gesamtlänge L | 100 mm | |
| Schaft-⌀ Ds | 9 mm | |
| Schaft-Vierkant □ | 7 mm | |
| Kernloch-⌀ | 8,5 mm | |
| Art des Gewindewerkzeuges | Maschinengewindebohrer für die konventionelle Bearbeitung | |
| Anzahl Spannuten | 3 | |
| Farbring | ohne | |
| Anzahl Schneiden Z | 3 | |
| Gewindetiefe | 23,83 mm | |
| Produktart | Gewindebohrer |
Identifikation & Klassifikation
| Artikelnummer | 138004 3/8-24 | |
| EAN / GTIN | 4067263162421 | |
| Herstellernummer | 138004 3/8-24 | |
| Hersteller/verantwortliche Person | Hoffmann Supply Chain GmbH & Co. KG, Poststraße 15, 90471 Nürnberg, Deutschland, www.hoffmann-group.com |
Anwendertabelle
N
13
N
13
P
12
P
12
P
6
Beschreibung
Ausführung:
HOLEX Clever Tap:
Stabiler Gewindebohrer für konventionelle Standardanwendungen. Hochwertiger HSS-E Schneidstoff und Geometrie für Stahlwerkstoffe. Oberfläche: Bronzefarben-angelassenes Gewindeprofil.
Stabiler Gewindebohrer für konventionelle Standardanwendungen. Hochwertiger HSS-E Schneidstoff und Geometrie für Stahlwerkstoffe. Oberfläche: Bronzefarben-angelassenes Gewindeprofil.
HSS-E
Verwendung:
Für UNF-Einheits-Feingewinde ASME − B1.1.
