Zwaluwstaartspanstift, Vorm C, UNILOCK, gehard en gebrunseerd, Sterkte 80MM, Inzetstaal
Artikelnummer: K1975.340320308
Klantartikelnummer:
Let op de langere levertijd en beperkt advies:
Doordat het niet tot ons hoofdassortiment behoort en daardoor niet bij ons op voorraad is, bestellen wij dit artikel voor u rechtstreeks bij de fabrikant.
InfoProductdetails
Identificatie en classificatie
| Artikelnummer | K1975.340320308 | |
| EAN/GTIN | 4059245834419 | |
| Nummer fabrikant | K1975.340320308 | |
| Fabrikant/verantwoordelijke persoon | Heinrich Kipp Werk GmbH & Co. KG, Heubergstraße 2, 72172 SULZ AM NECKAR, Deutschland, www.kippwerk.de |
Omschrijving
Omschrijving:
materiaal
- Inzetstaal.
- Gehard en gepolijst.
- Functionele oppervlakken geslepen.
- K1975.140320308
- De UNILOCK dovetail klembouten zijn geschikt voor het vastklemmen en positioneren van werkstukken en apparaten.
- De spanbouten zijn aan het wisselelement vastgeschroefd en aangepast aan de verschillende basismodules.
- Er is geen schroefdraad nodig om de spanbout vast te zetten, omdat dit gebeurt met de zwaluwstaart in een klemrand van het werkstuk.
- Houdkrachten tot 15.000 N kunnen worden bereikt.
- - Materialen van staal: 55 Nm.
- - Materialen van aluminium: 17 Nm.
- De spanbout van de UNILOCK dovetail mag alleen worden gebruikt zonder de turbofunctie van de klemmodule.
- Bij het meerdere keren vastdraaien van de spanbouten van de zwaluwstaart (met nauwkeurige centreerinterface), moet de uitlijning van de glijvlakken worden aangehouden. Voor de spanbout van de zwaluwstaart type B moet de uitlijning van het zwaard 90° ten opzichte van het glijvlak zijn.

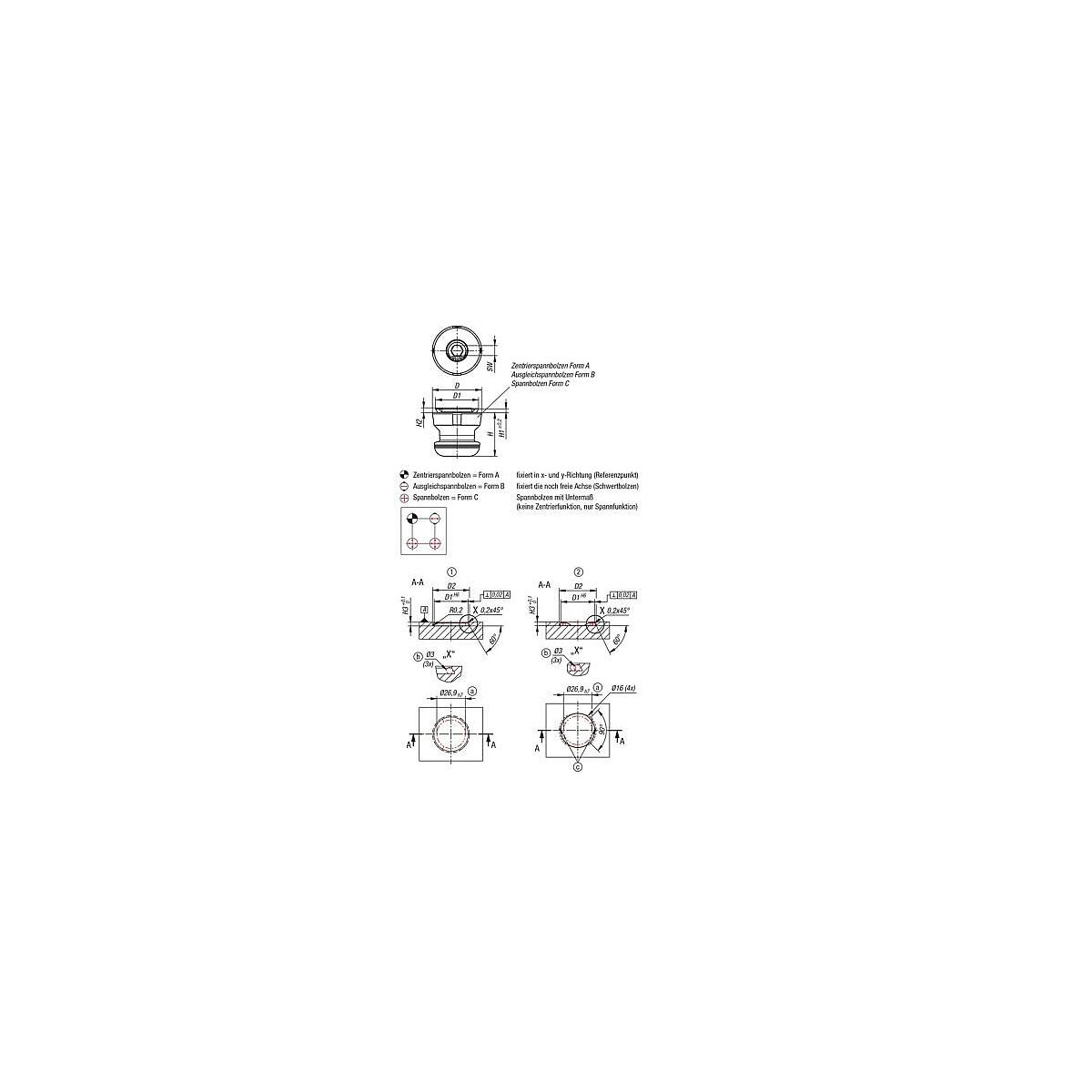

- Zie montagecontour.
- - Er is geen bevestigingsdraad nodig in het werkstuk.
- - Lage installatiediepte door zwaluwstaart.
- 1x sluitbout met bevestigingsschroef van zwaluwstaart.
- 1) enkele schroef-in, verloren interface
- 2) meerdere schroeven in, centreren-nauwkeurige interface
- A) Testas. Controleer met ballen
- B) Ballen
- C) voor glijvlak
Kenmerk:
- H 2: 3,3 mm
- H: 35 mm
- H 1: 3,2 mm
- D: 39,5 mm
- D 2: 35,1 mm
- D 1: 32 mm
- Grootte: SYSTEEMGROOTTE 80 MM
- Materiaal basis: Inzetstaal
- Benaming: zwaluwstaartspanstift
- PL Roestvrij staal: false
- RoHS: ja
- Oppervlakte basis: gehard en gebrun
- Uitvoering 1: UNILOCK
- Vorm: C
- H 3: 3,5 mm
- SW: 8
