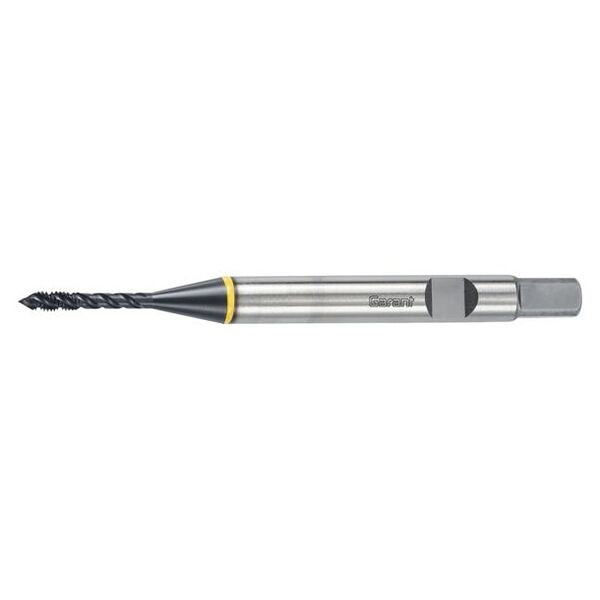

Machinetap voor synchroonspindels HSS-E-PM vorm C, DLC, M: M2,5
Artikelnummer: 134275 M2,5
Klantartikelnummer:
- Draadsoort: M
- Flankhoek: 60
- Snijmateriaal: HSS E PM
- Norm: Fabrieksnorm
- Schroefdraadnorm: DIN 13
Productdetails
Technische gegevens
| Draadafmeting | M2,5 | |
| Coating | DLC | |
| Draadsoort | M | |
| Flankhoek | 60 graden | |
| Snijmateriaal | HSS E PM | |
| Norm | Fabrieksnorm | |
| Schroefdraadnorm | DIN 13 | |
| Tolerantieklasse | ISO 2X 6HX | |
| Aansnijdingsvorm | C | |
| Spiraalhoek | 40 graden | |
| Schacht | DIN 1835 B met h6 | |
| Inwendige koeling | nee | |
| Toepassing bij boringtype | tot 2,5×D bij blind gat | |
| Snijrichting | rechts | |
| Draadspoed | 0,45 mm | |
| Totale lengte L | 70 mm | |
| Schacht-⌀ Ds | 6 mm | |
| Schacht-vierkant □ | 4,9 mm | |
| Kerngat-⌀ | 2,05 mm | |
| Schroefdraad-⌀ | 2,5 mm | |
| Schachttolerantie | h6 | |
| Type schroefdraadgereedschap | Machinetap voor de synchrone bewerking | |
| Aantal spaangroeven | 3 | |
| Gekleurde ring | geel | |
| Aantal snijkanten Z | 3 | |
| Draaddiepte | 6,25 mm | |
| Producttype | Tap |
Identificatie en classificatie
| Artikelnummer | 134275 M2,5 | |
| EAN/GTIN | 4045197705129 | |
| Nummer fabrikant | 134275 M2,5 | |
| Fabrikant/verantwoordelijke persoon | Hoffmann Supply Chain GmbH & Co. KG, Poststraße 15, 90471 Nürnberg, Deutschland, www.hoffmann-group.com |
Toepassingstabel
N
30
N
35
N
20
N
25
N
20
N
25
N
55
N
35
Omschrijving
Uitvoering:
Stabiele uitvoering met rechtse spiraal en schacht conform DIN 1835-B. Speciale geometrie voor toepassing op machines met gesynchroniseerde spindelaandrijving. De geleiding van de tap geschiedt daardoor via de synchroonspindel van de machine. Speciale DLC-coating sp2 van de nieuwste generatie voor optimale standtijden. Toepasbaar met emulsie (vetgehalte ten minste 8%).
