Accouplement pour palettes, uNILOCK, Taille 80MM, avec dispositif anti-rotation, Aluminium
Réf.: K2046.1350750351
Référence:
Veuillez noter le délai de livraison et les conseils limités:
Nous commandons cet article pour vous directement chez le fabricant, car il ne fait pas partie de notre assortiment principal et n’est donc pas en stock chez nous.
InfosDétails du produit
Identification et classification
| Référence article | K2046.1350750351 | |
| EAN / GTIN | 4059245834426 | |
| Réf. fabricant | K2046.1350750351 | |
| Fabricant/personne responsable | Heinrich Kipp Werk GmbH & Co. KG, Heubergstraße 2, 72172 SULZ AM NECKAR, Deutschland, www.kippwerk.de |
Description
Description:
matériau
- Aluminium.
- K2046.1590600431
- L’embrayage de palettes pour le module de serrage UNILOCK EGM 110-75 sert d’interface entre la palette de serrage et le module de serrage pour une automatisation robotisée. Grâce à la conception compacte de l’embrayage de palettes, une charge de palettes est possible très près de la table de la machine.
- L’embrayage de palettes est retiré du module de serrage du robot via le goujon de serrage UNILOCK. La protection anti-torsion autour de l’axe longitudinal central est assurée par une goupille cylindrique située à l’avant de l’embrayage de palettes.
- Lors du montage de l’embrayage de palette sur la palette, le couple maximal de rotation des vis de fixation doit être respecté.
- Couple de serrage pour vis de fixation DIN EN ISO 4762 M12 10.9 : 92 Nm.
- - Construction compacte.
- - De faibles poids.
- - Positionnement par cônes courts.
- - 1x embrayage de palettes avec boulon de serrage.
- - 4x vis de fixation DIN EN ISO 4762 M12 10.9.
- MODULE DE SERRAGE UNILOCK EGM 110-75 (K1973).

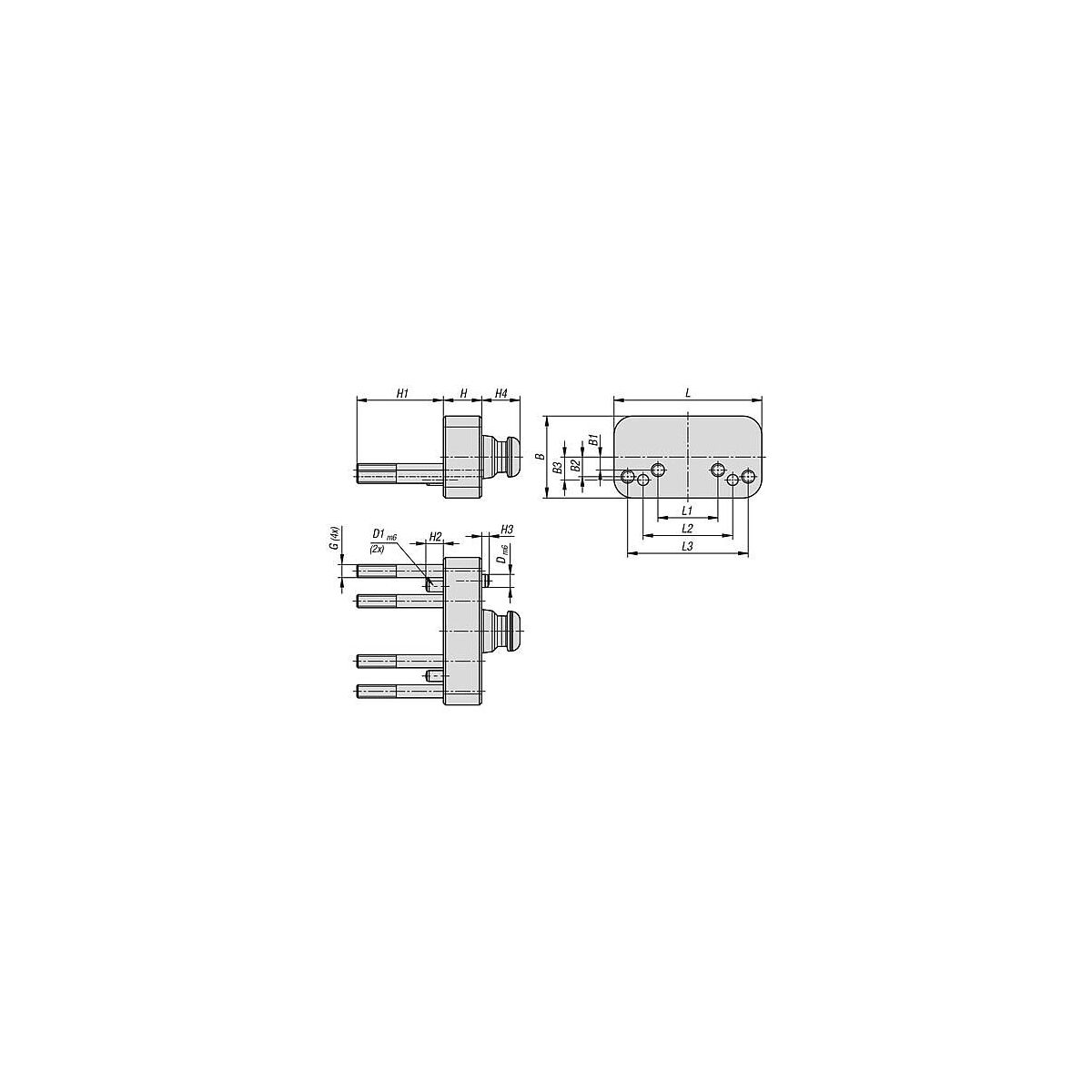

Caractéristique(s):
- H 2 : 16 mm
- H: 35 mm
- H 1 : 79 mm
- D : 12 mm
- H 4 : 35 mm
- D 1 : 10 mm
- B : 75 mm
- Taille: TAILLE DU SYSTÈME 80 MM
- Matériau du corps de base : Aluminium
- Appellation : Accouplement pour palettes
- PL Acier inoxydable : faux
- RoHS : vrai
- L: 135 mm
- Exécution 1 : UNILOCK
- L 1 : 55 mm
- Type de forme : avec dispositif anti-rotation
- H 3 : 7 mm
- B 1 : 12 mm
- L 2 : 82 mm
- B 2 : 18 mm
- L 3 : 110 mm
- B 3 : 21 mm
- G: M12
