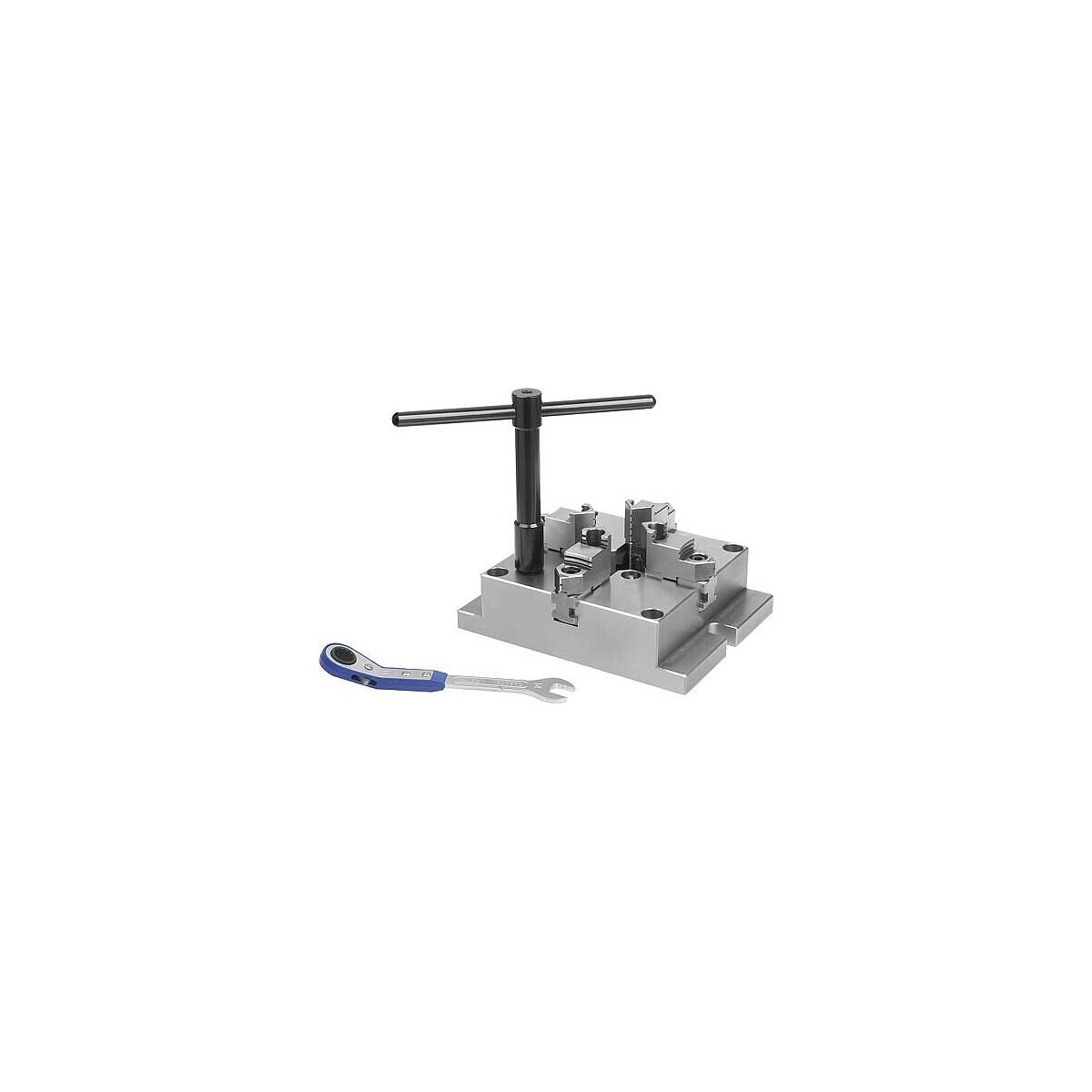

Mandrin fixe à 4 mors, avec mâchoires de serrage, Acier, Clé 21
Réf.: K1837.310
Référence:
Veuillez noter le délai de livraison et les conseils limités:
Nous commandons cet article pour vous directement chez le fabricant, car il ne fait pas partie de notre assortiment principal et n’est donc pas en stock chez nous.
InfosDétails du produit
Identification et classification
| Référence article | K1837.310 | |
| EAN / GTIN | 4059245643363 | |
| Réf. fabricant | K1837.310 | |
| Fabricant/personne responsable | Heinrich Kipp Werk GmbH & Co. KG, Heubergstraße 2, 72172 SULZ AM NECKAR, Deutschland, www.kippwerk.de |
Description
Description:
Les doublures fixes à 4 mâchoires conviennent particulièrement aux serrages centriques de pièces pour les machines de perçage et de fraisage. Grâce à la disposition flexible des mâchoires de serrage en modèles durs et souples, des pièces de différentes tailles et formes peuvent être serrées sans problème de l’intérieur ou de l’extérieur.
matériau
matériau
- Acier.
- Surfaces d’appui du corps de base meublé.
- Mâchoires de serrage durcies, poncées.
- K1837.250
- Respecter la numérotation lors de l’insertion des mâchoires de serrage.
- La doublure à mâchoires est poncée avec précision. Les tolérances de W, X, Y, Z entre les fourrages sont à moins de 0,05 mm.
- La répétabilité du serrage centrique avec des mâchoires dures se situe dans les 0,02 mm.
- Les mâchoires de base coulissantes sont entraînées au-dessus de la couronne rotative située dans la doublure.
- Grâce au mouvement de rotation de la broche filetée, la couronne de rotation transmet la force aux mâchoires de base et crée un mouvement synchrone des mâchoires de serrage vers l’extérieur ou l’intérieur.
- Une lubrification insuffisante entraîne une usure excessive et une diminution de la force de serrage. Veillez à des intervalles de lubrification réguliers.
- La répétabilité du serrage centrique est de 0,02 mm.
- Conception plate.
- Pour les machines de perçage et de fraisage.
- Corps de base rectifié avec précision.
- Accessibilité optimale du système de lubrification.
- Grand trou traversant pour serrer le matériau de la tige.
- Actionnement par clé hexagonale. Utilisation rapide et facile.
- Les mâchoires douces peuvent également être vissées sur les mâchoires de base.
- Clé de serrage.
- K1838 mâchoires de serrage en acier, doux
- 1) Poignées de serrage réversibles
- 2) Les bases
- 3) Vis de fixation
Caractéristique(s):
- H 2 : 50 mm
- H 1 : 22 mm
- H 4 : 12 mm
- D 1 : 70 mm
- Matériau des composants : Acier
- Matériau du corps de base : Acier
- Appellation : Mandrin fixe à 4 mors
- Surface du composant : trempée
- PL Acier inoxydable : faux
- RoHS : faux
- Version 1 : avec mâchoires de serrage
- L 1 : 18 mm
- H 3 : 6 mm
- B 1 : 250 mm
- L 2 : 218 mm
- B 2 : 32 mm
- SW = largeur de clé : 21
- Force de serrage F : 22
- H 5 : 12 mm
- R : 104 mm
- D = diamètre : 200
- B 3 : 218 mm
- B 4 : 93 mm
- B 5 : 24,9 mm
- B 6 : 32,5 mm
- Couple de serrage max. : 137 Nm
- G pour vis cylindrique : M14
- Plage de serrage extérieure : 6-200 mm
- Plage de serrage intérieure : 72-200
