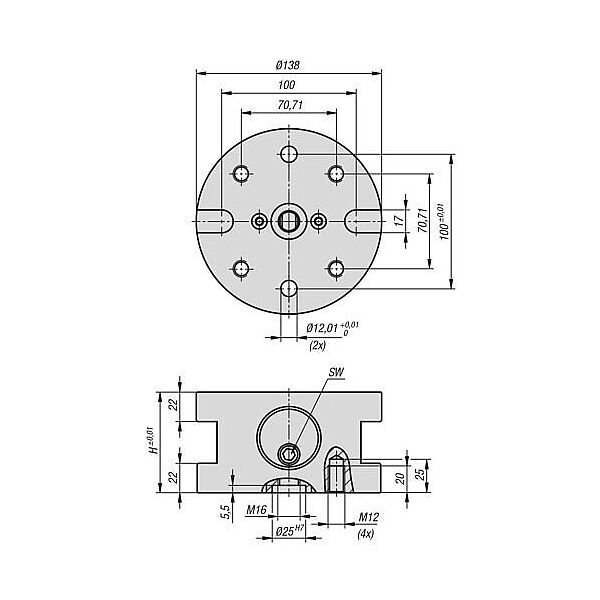

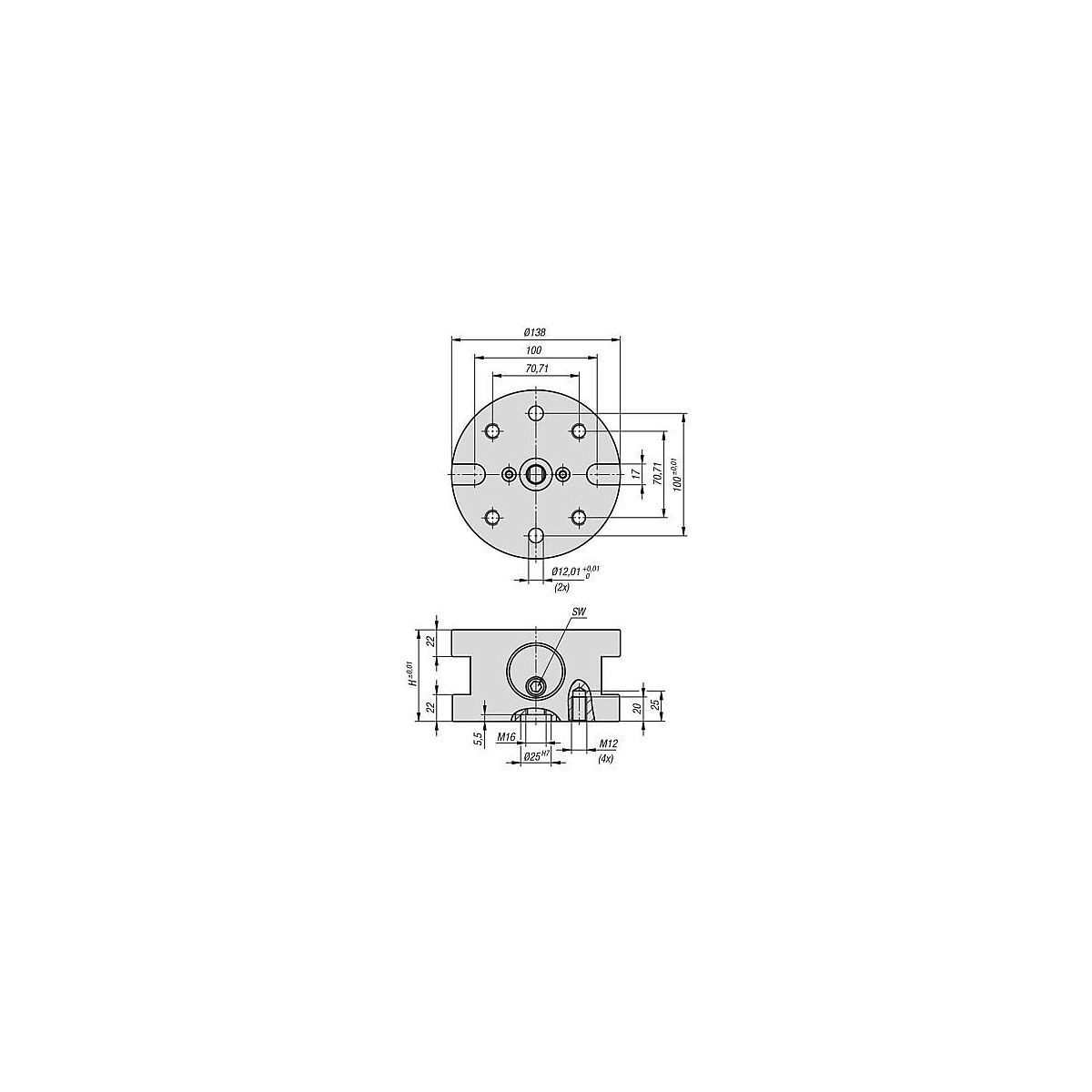

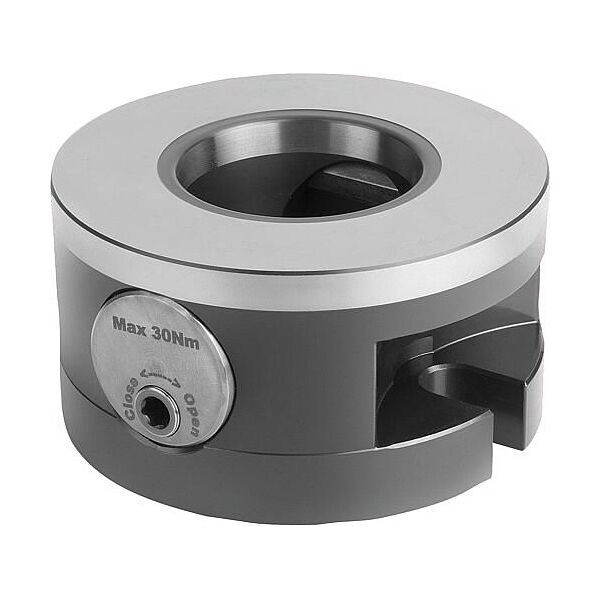

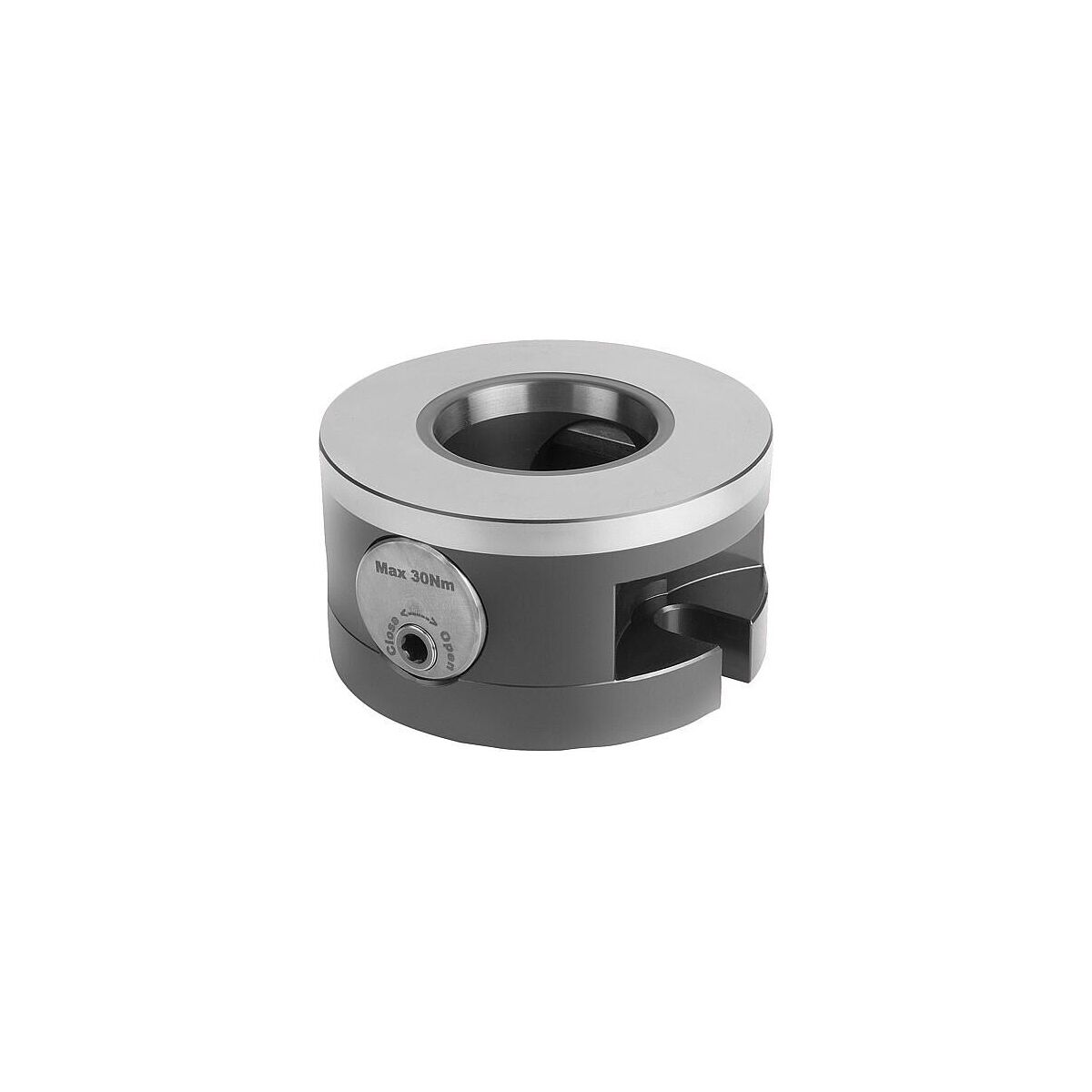

Module de base à 5 axes, Forme A, uNILOCK, oxydé, Taille 138MM, sans dispositif anti-rotation, Acier pour traitement thermique
Réf.: K1419.1380750
Référence:
Veuillez noter le délai de livraison et les conseils limités:
Nous commandons cet article pour vous directement chez le fabricant, car il ne fait pas partie de notre assortiment principal et n’est donc pas en stock chez nous.
InfosDétails du produit
Identification et classification
| Référence article | K1419.1380750 | |
| EAN / GTIN | 4059245342471 | |
| Réf. fabricant | K1419.1380750 | |
| Fabricant/personne responsable | Heinrich Kipp Werk GmbH & Co. KG, Heubergstraße 2, 72172 SULZ AM NECKAR, Deutschland, www.kippwerk.de |
Description
Description:
matériau
- Acier trempé.
- Corps de base oxydé.
- Surfaces fonctionnelles durcies et poncées.
- K1419.1380750
- Les modules de base 5 axes UNILOCK avec la taille du système 138 conviennent au serrage de pièces volumineuses et lourdes. Les pièces peuvent être insérées directement dans le module de base avec le boulon de serrage ou avec l’adaptateur de réduction. Les modules de base sont vissés via les plaques de base correspondantes ou directement à la table de la machine. Un positionnement flexible est possible. En assemblant deux modules, le bas à la base, un module à double tension peut également être créé et utilisé.
- - Force de maintien (M16) 75.000 N
- - Force de maintien (M20) 160.000 N
- - Force de maintien (M24) 230.000 N
- Force de maintien avec vis cylindrique DIN EN ISO 4762 -12.9
- Les goujons de serrage ne doivent être serrés qu’en combinaison avec une unité de changement montée dans le module de serrage.
Caractéristique(s):
- H: 75 mm
- Taille: TAILLE DU SYSTÈME 138 MM
- Matériau du corps de base : Acier pour traitement thermique
- Appellation : Module de base à 5 axes
- RoHS : vrai
- Surface du corps principal : oxydée
- Exécution 1 : UNILOCK
- Type: A
- Type de forme : sans dispositif anti-rotation
- Ouv.: 8
- Couple de serrage max. : 30 Nm
