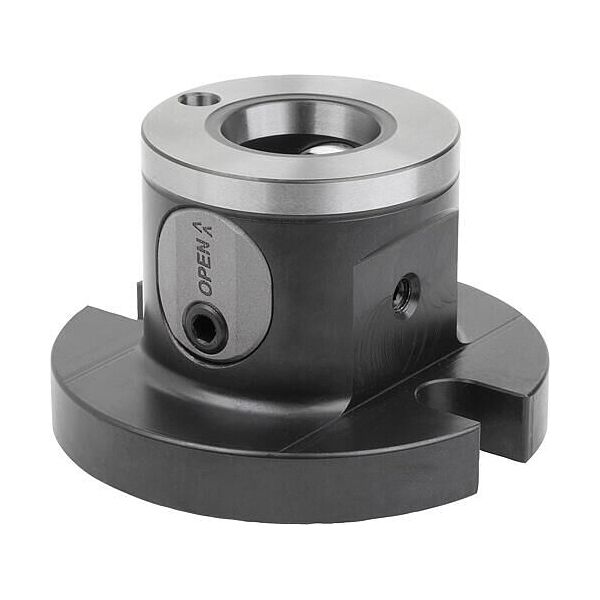

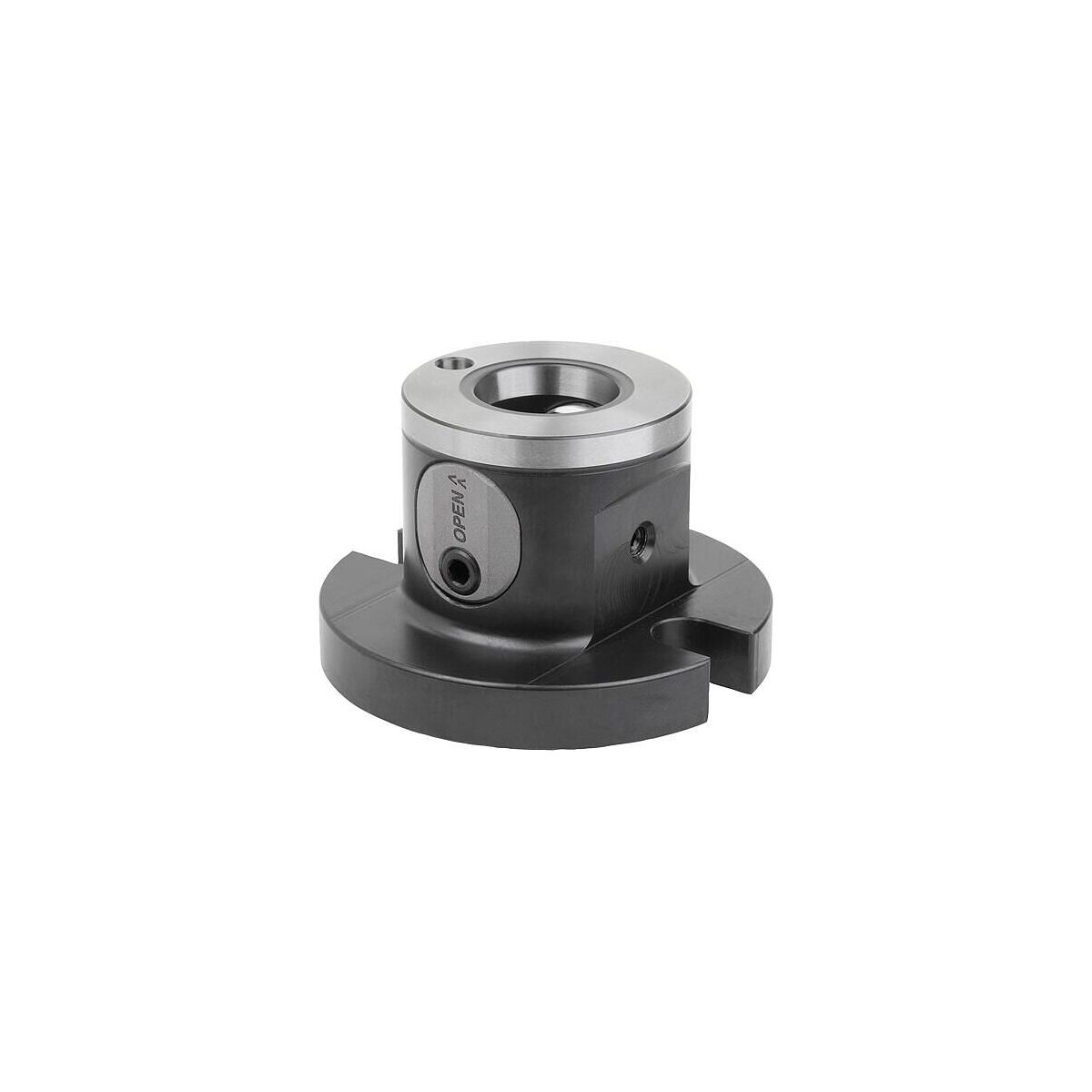

Module de base à 5 axes, Forme B, uNILOCK, oxydé, Taille 50mm, avec dispositif anti-rotation, Acier pour traitement thermique
Réf.: K1117.12050601
Référence:
Veuillez noter le délai de livraison et les conseils limités:
Nous commandons cet article pour vous directement chez le fabricant, car il ne fait pas partie de notre assortiment principal et n’est donc pas en stock chez nous.
InfosDétails du produit
Identification et classification
| Référence article | K1117.12050601 | |
| EAN / GTIN | 4059245245178 | |
| Réf. fabricant | K1117.12050601 | |
| Fabricant/personne responsable | Heinrich Kipp Werk GmbH & Co. KG, Heubergstraße 2, 72172 SULZ AM NECKAR, Deutschland, www.kippwerk.de |
Description
Description:
matériau
- Acier trempé.
- Corps de base oxydé.
- Surfaces fonctionnelles durcies et poncées.
- K1117.12050601
- Les modules de base 5 axes UNILOCK, taille du système 50, peuvent être directement adaptés aux tables de machines avec système de grille de perforation ou aux tables de machines en version rainure en T, ainsi qu’aux palettes de trame. De plus, le module de base Taille du système 50 peut être combiné avec la taille du système 80. Les pièces plus petites peuvent être serrées facilement avec le système de serrage modulaire.
- Convient au système de serrage à point zéro UNILOCK avec goujon de serrage UNILOCK D=18 mm.
- Avec un goujon de serrage correspondant, il est également possible de monter directement sur les systèmes de serrage à point zéro courants.
- - Force de maintien (M8) 15.000 N
- - Force de maintien (M10) 25.000 N
- Force de maintien avec vis cylindrique DIN EN ISO 4762 -12.9.
- Les goujons de serrage ne doivent être serrés qu’en combinaison avec une unité de changement montée dans le module de serrage.
Caractéristique(s):

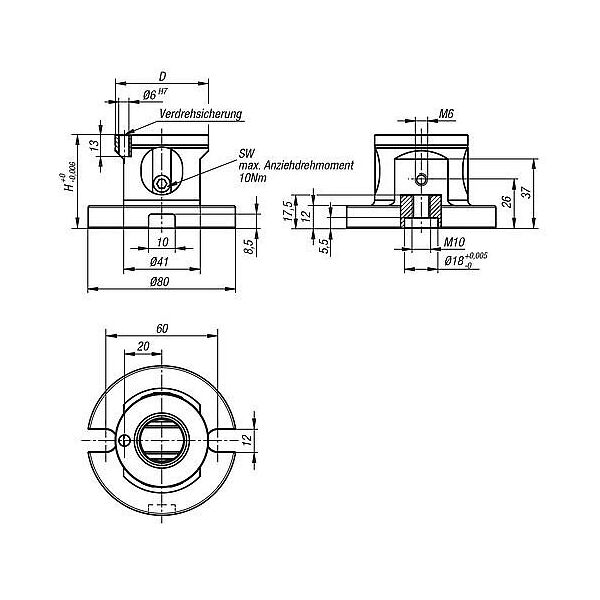

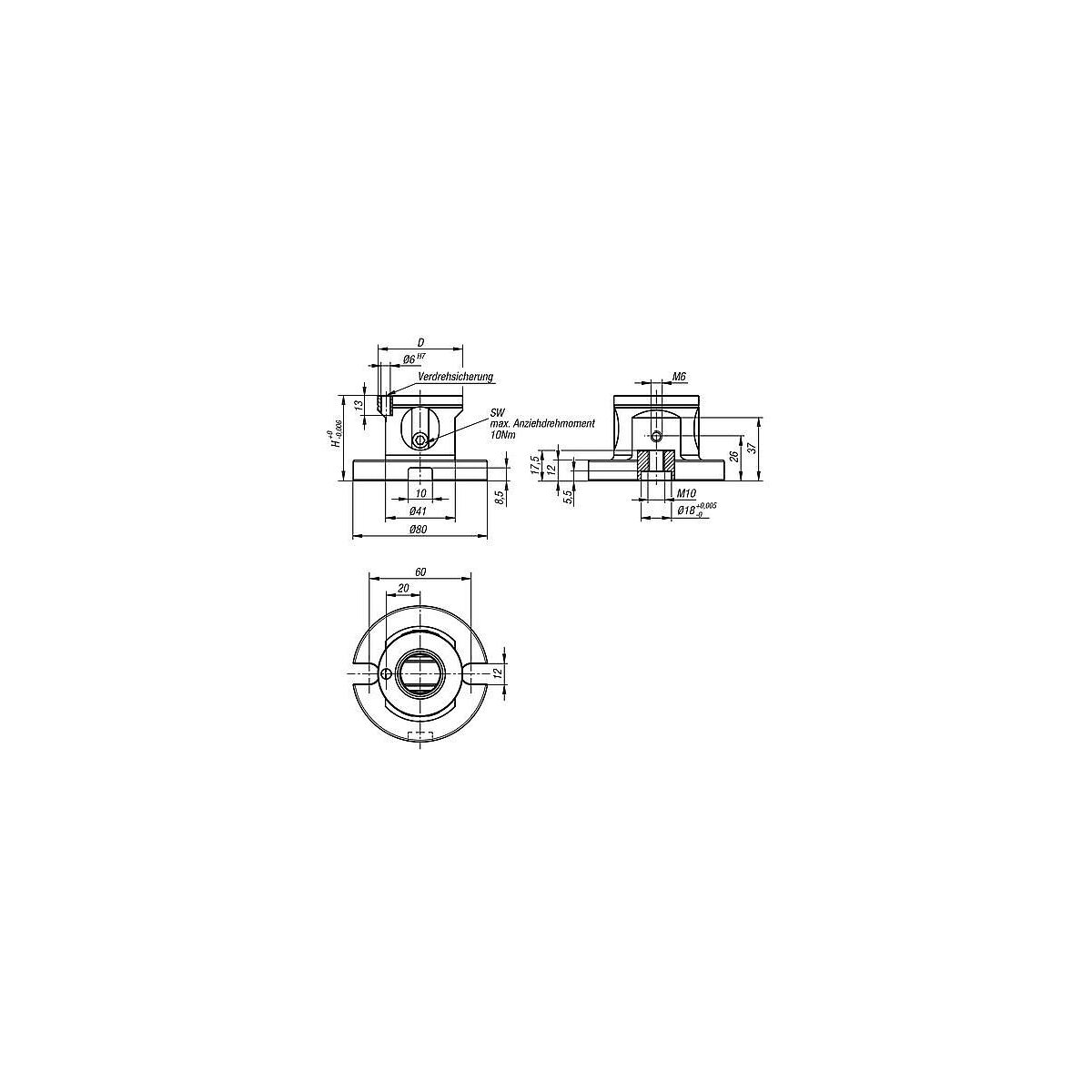

- H 1 : 17,5 mm
- Taille: Taille du système 50 mm
- Matériau du corps de base : Acier pour traitement thermique
- Appellation : Module de base à 5 axes
- RoHS : vrai
- Surface du corps principal : oxydée
- Exécution 1 : UNILOCK
- Type: B
- Type de forme : avec dispositif anti-rotation
- Ouv.: 4
- D = diamètre : 50
- Couple de serrage max. : 10 Nm
- Force de traction : 10 kN
