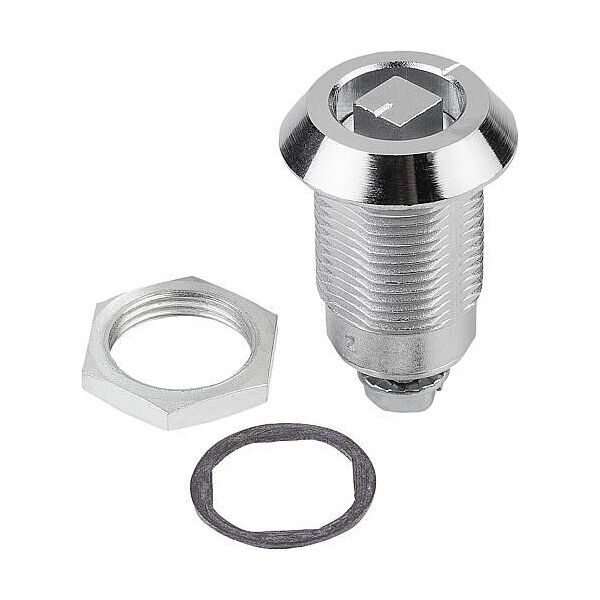

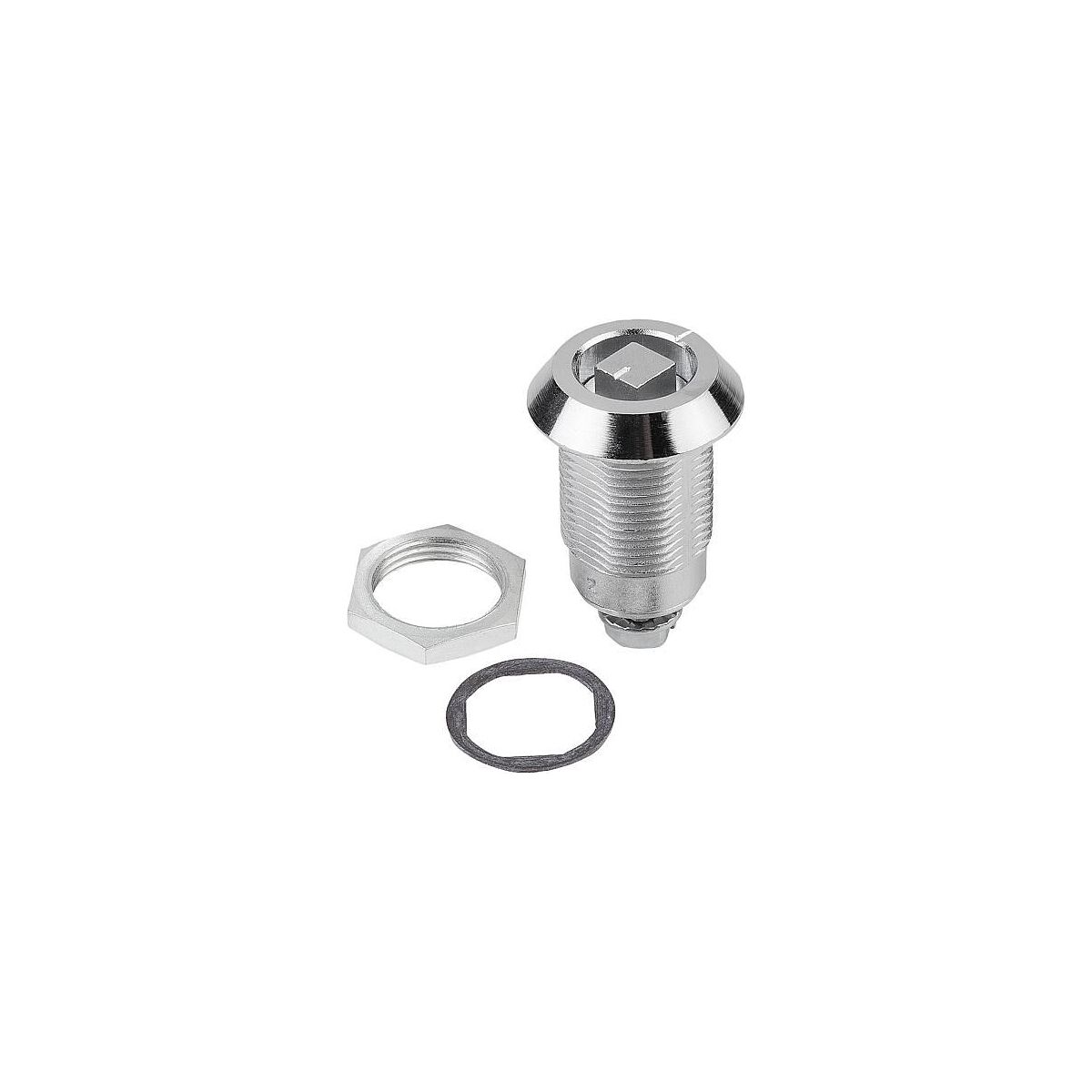

Verrou rotatif à compression, Zinc, Clé 27
Réf.: K0529.18321
Référence:
Veuillez noter le délai de livraison et les conseils limités:
Nous commandons cet article pour vous directement chez le fabricant, car il ne fait pas partie de notre assortiment principal et n’est donc pas en stock chez nous.
InfosDétails du produit
Identification et classification
| Référence article | K0529.18321 | |
| EAN / GTIN | 4059245198238 | |
| Réf. fabricant | K0529.18321 | |
| Fabricant/personne responsable | Heinrich Kipp Werk GmbH & Co. KG, Heubergstraße 2, 72172 SULZ AM NECKAR, Deutschland, www.kippwerk.de |
Description
Description:
matériau
- Boîtier et actionnement moulage sous pression de zinc.
- Joint plat en caoutchouc.
- Boîtier et actionnement chromés.
- Les barres rotatives de compression sont principalement utilisées sur les portes et les boîtiers qui exigent une pression de compression plus élevée du joint. Utilisable à droite ou à gauche. Le processus de fermeture se déroule toujours dans le sens des aiguilles d’une montre.
- Résistant aux vibrations, à l’eau et à la poussière selon IP65.
- Langue dans le modèle souhaité, veuillez commander séparément. Chaque langue peut être combinée avec n’importe quel boîtier.
- *La cote A résulte de la combinaison de la barre rotative et de la langue et est indiquée pour les langues appropriées.
- En tournant à droite de l’actionnement, la langue est tournée de 90° et mise en position de fermeture. Une autre rotation de 90° permet de serrer la languette dans le sens axial et d’augmenter ainsi la pression de serrage. La course de serrage est de 6 mm. L’écrou de fixation est conçu d’un côté comme écrou de mise à la terre avec griffes.
- Clé à douilles K0535.
- Langues pour barre rotative de compression en acier K0530.
- A) carré 8 mm
- B) barbe double 3 mm
- C) barbe double 5 mm
- D) Boulons
- E) triangle 7 mm
Caractéristique(s):
- Matériau du corps de base : Zinc
- Appellation : Verrou rotatif à compression
- RoHS : vrai
- SW = largeur de clé : 27
- S = épaisseur maximale de la paroi : 18 mm
- Actionnement : Carré 8 mm
