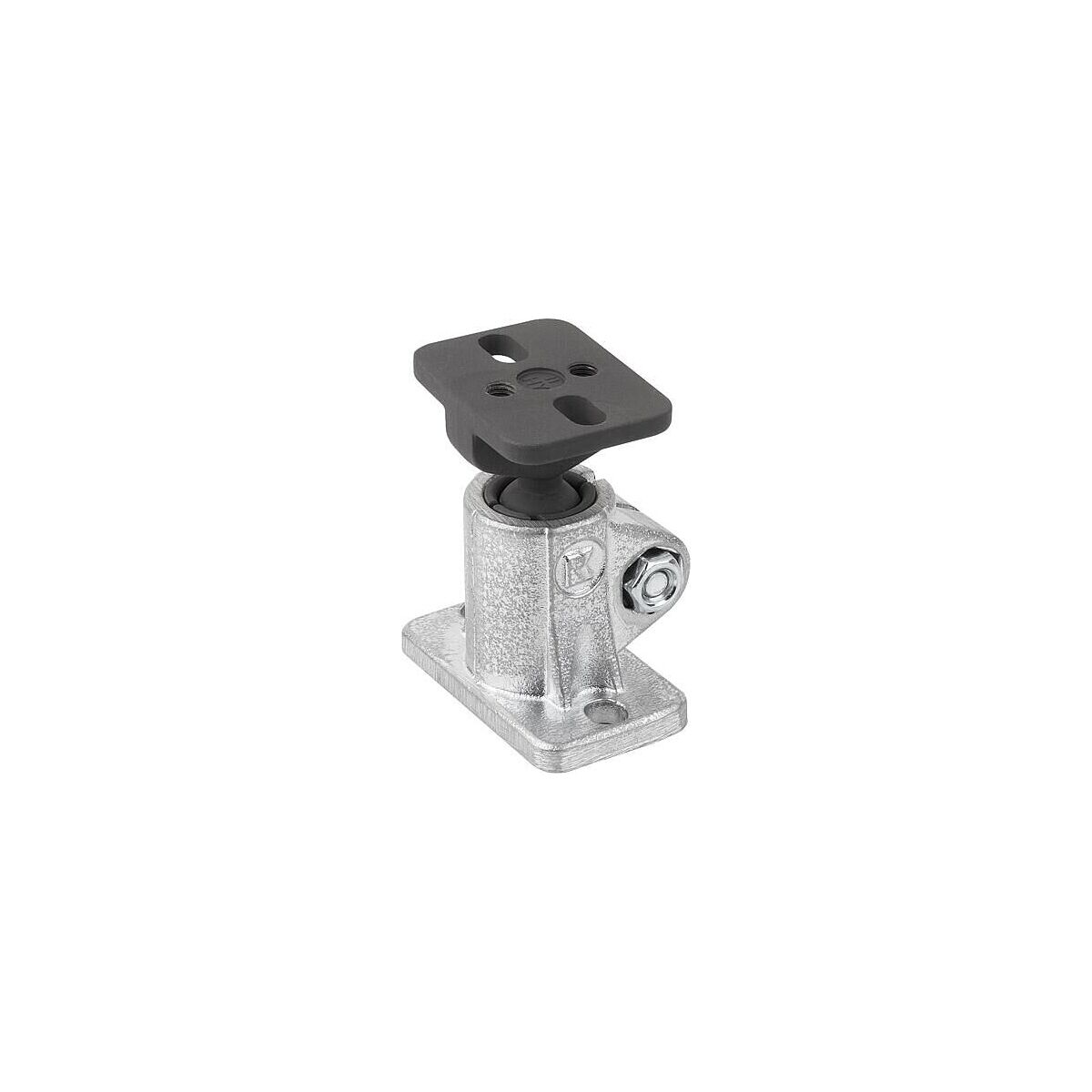

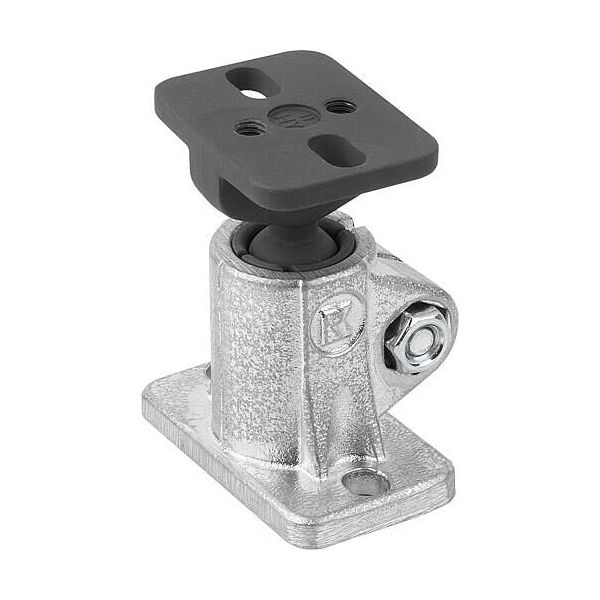

Raccord de tuyaux, Forme A, avec pied, poncé, pour tubes ronds, avec rotule, Aluminium

Les raccords de tuyauterie du pied servent à la connexion angulaire de la surface. Ils peuvent être vissés sur des machines ou des cadres.
Les raccords de tube possèdent une plaque de raccordement pivotant à 360° sur la rotule.
Ils permettent de fixer et de régler individuellement des composants tels que des capteurs, des réflecteurs et d’autres éléments. Convient aux composants qui doivent être alignés avec précision et souvent réajustés.
La plage d’inclinaison de la plaque de raccordement est de 60°.

matériau

• Fonte d’aluminium.
• Vis cylindrique DIN 4762 et écrou hexagonal DIN 985, acier.

modèle

• poncé glissant.
• Vis cylindrique et écrou hexagonal galvanisé.

Note

• Combinable avec d’autres raccords de tuyauterie de dimensions 18 mm et 30 mm.
• Un revêtement de surface spécial de la rotule assure un serrage très résistant.

Max. Couple de rotation pour serrer les vis de serrage

• M6 : 10 Nm.
• M8 : 25 Nm.
• M10 : 50 Nm.
• Les données relatives aux forces et aux moments sont des valeurs indicatives non contraignantes qui ne peuvent être atteintes dans des cas individuels en raison de conditions d’application différentes, telles que la température ou la texture de surface des profilés bloquants.
• Ces informations ne constituent ni une garantie de qualité ni une propriété garantie des produits.

accessoires

• - Tubes ronds et carrés K0493
