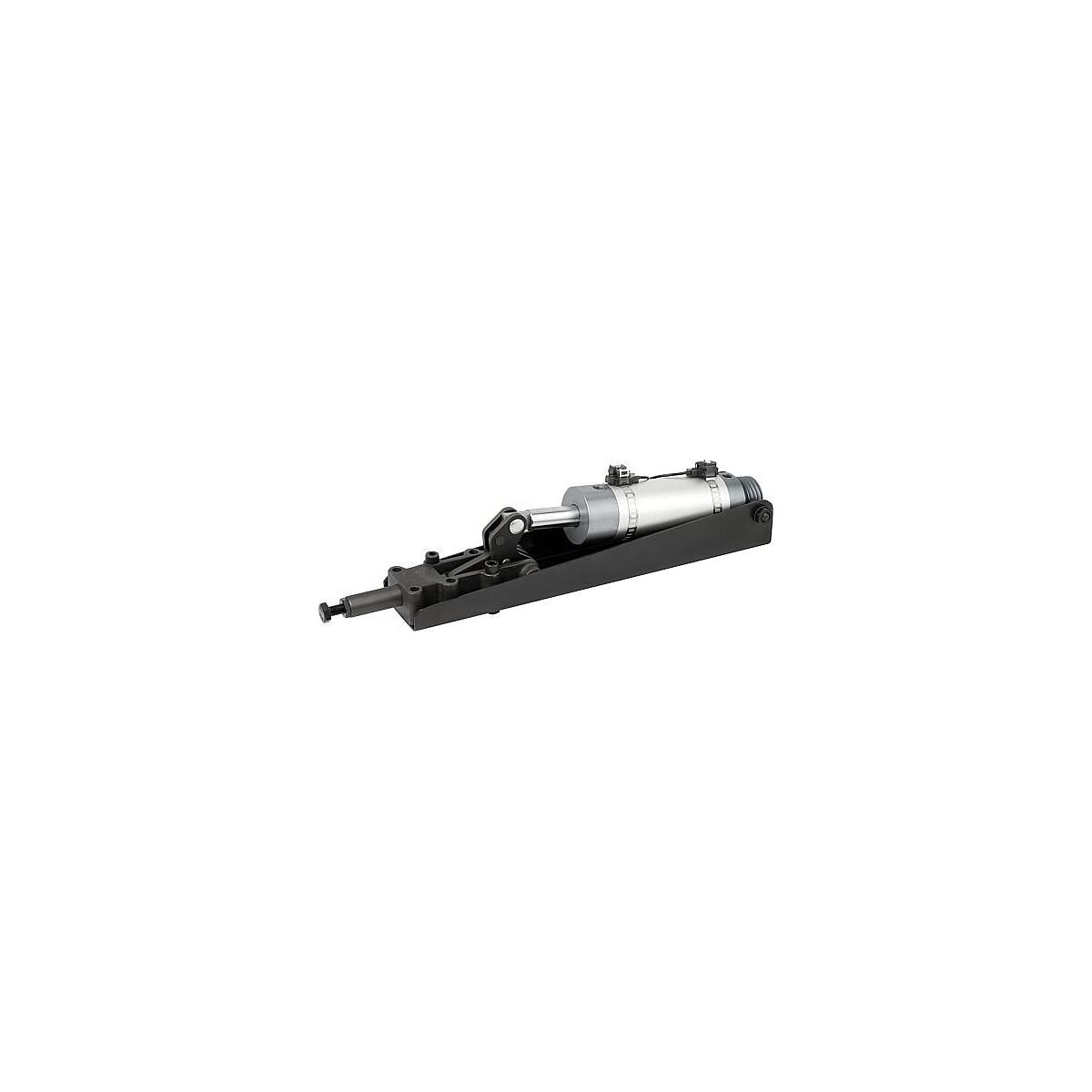

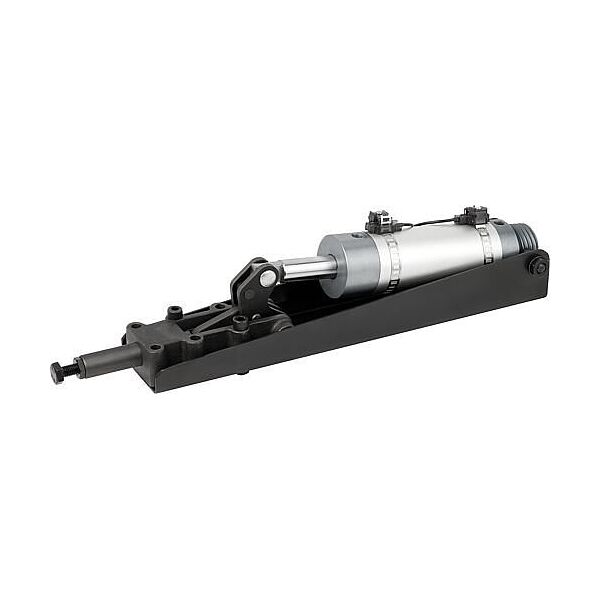

Sauterelles à tige coulissante, Forme B, Acier
Réf.: K0094.2500
Référence:
Veuillez noter le délai de livraison et les conseils limités:
Nous commandons cet article pour vous directement chez le fabricant, car il ne fait pas partie de notre assortiment principal et n’est donc pas en stock chez nous.
InfosDétails du produit
Identification et classification
| Référence article | K0094.2500 | |
| EAN / GTIN | 4059245035687 | |
| Réf. fabricant | K0094.2500 | |
| Fabricant/personne responsable | Heinrich Kipp Werk GmbH & Co. KG, Heubergstraße 2, 72172 SULZ AM NECKAR, Deutschland, www.kippwerk.de |
Description
Description:
matériau
- Pièces de levier, console et barre de poussée en acier.
- Boîtier de tige de poussée moulé à graphite sphérique (GJS).
- phosphatés. Vérin blanc.
- K0094.2500
- Longueur de câble: 2,5 m.
- Puissance max. PUISSANCE DC = 10 W / AC = 12 VA.
- Puissance max. Tension de commutation 10 - 60 V, c.c. et c.a.
- Puissance max. Puissance de commutation 500 mA.
- K0101
- K0102
- K0103
- K0106
- Double effet sans amortissement de fin de course et équipé de deux interrupteurs à reed de proximité avec affichage LED.

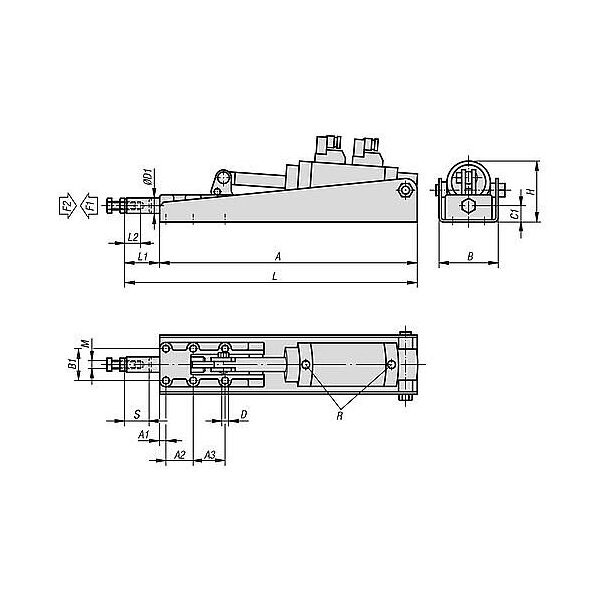

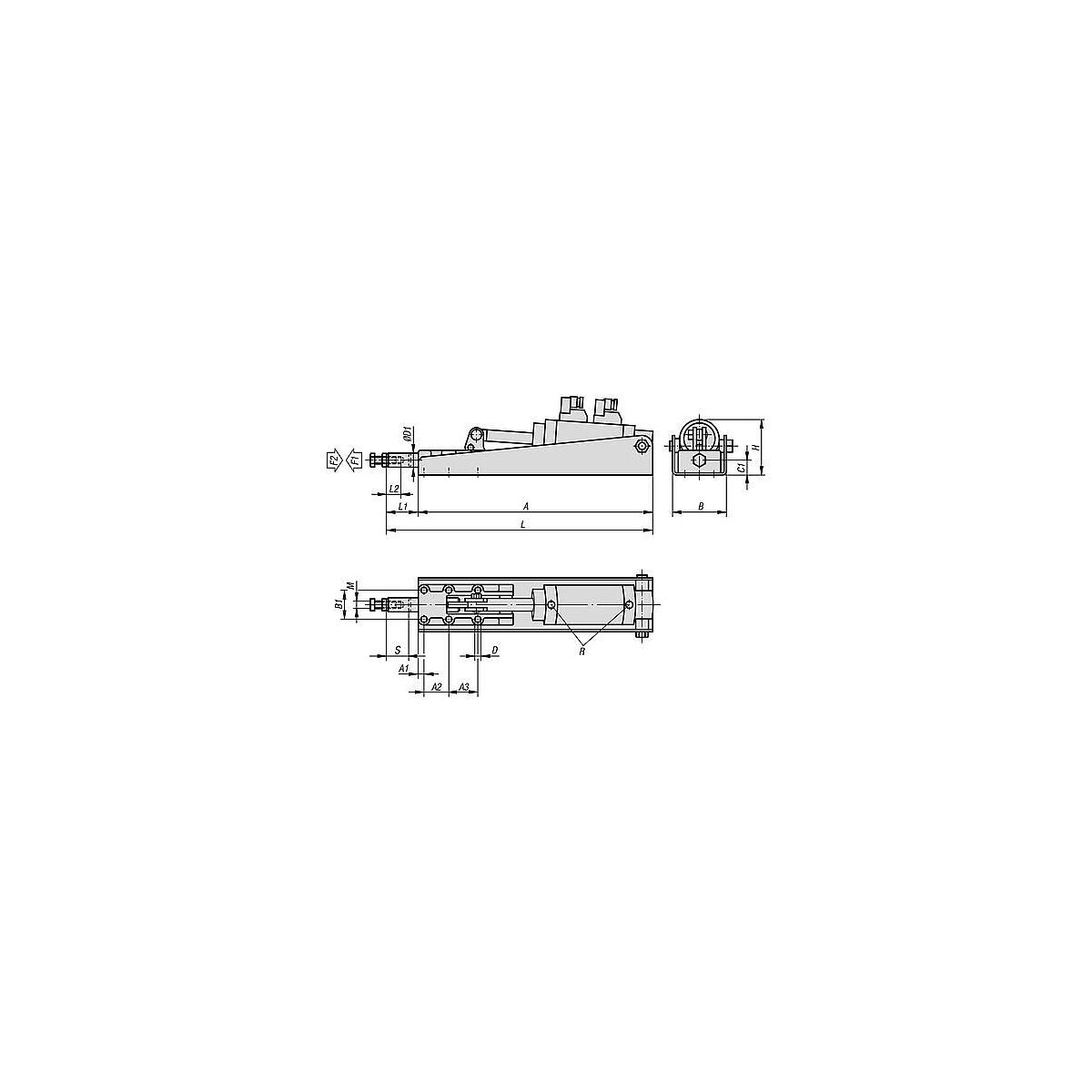

Caractéristique(s):
- D : 10,3 mm
- D 1 : 25 mm
- B : 96 mm
- Matériau du corps de base : Acier
- Appellation : Sauterelles à tige coulissante
- RoHS : vrai
- A 1 : 12 mm
- L: 577 mm
- A: 475 mm
- Type: B
- L 1 : 102 mm
- A 2 : 45 mm
- B 1 : 54 mm
- L 2 : 60 mm
- Course S : 50 mm
- R : G1/4 mm
- M : M12
- A 3 : 45 mm
- Force de retenue F 2 : 25000 N
- C 1 : 26 mm
- Force de serrage F 1 : 14500 N
- Tige de poussée sortie / force de serrage F 1 : 5 mm/1400 N, 10 mm/1600 N, 15 mm/1750 N, 20 mm/2000 N, 25 mm/2100 N, 30 mm/2450 N, 35 mm/2650 N, 40 mm/3250 N, 45 mm/4200 N, 47 mm/4900 N, 49 mm/7000 N, 50 mm/14500 N N
- Consommation d’air par double course : 0,60 dm³
- P = pression de service en bar : 2 - 6
- Nombre de courses par min. à 6 bars : 45
