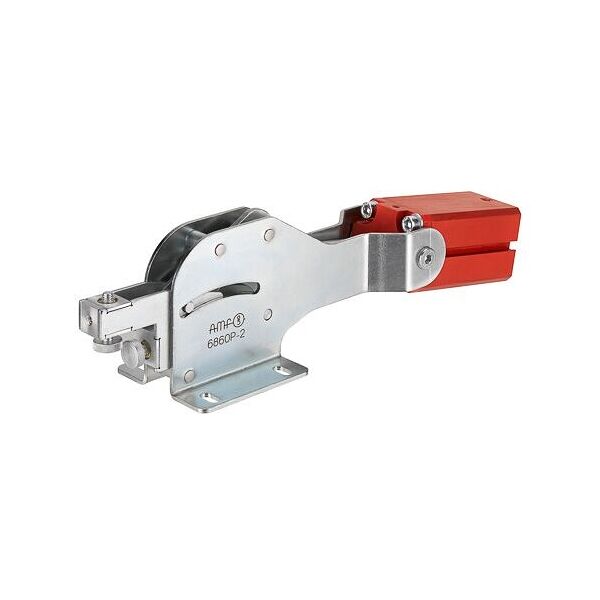

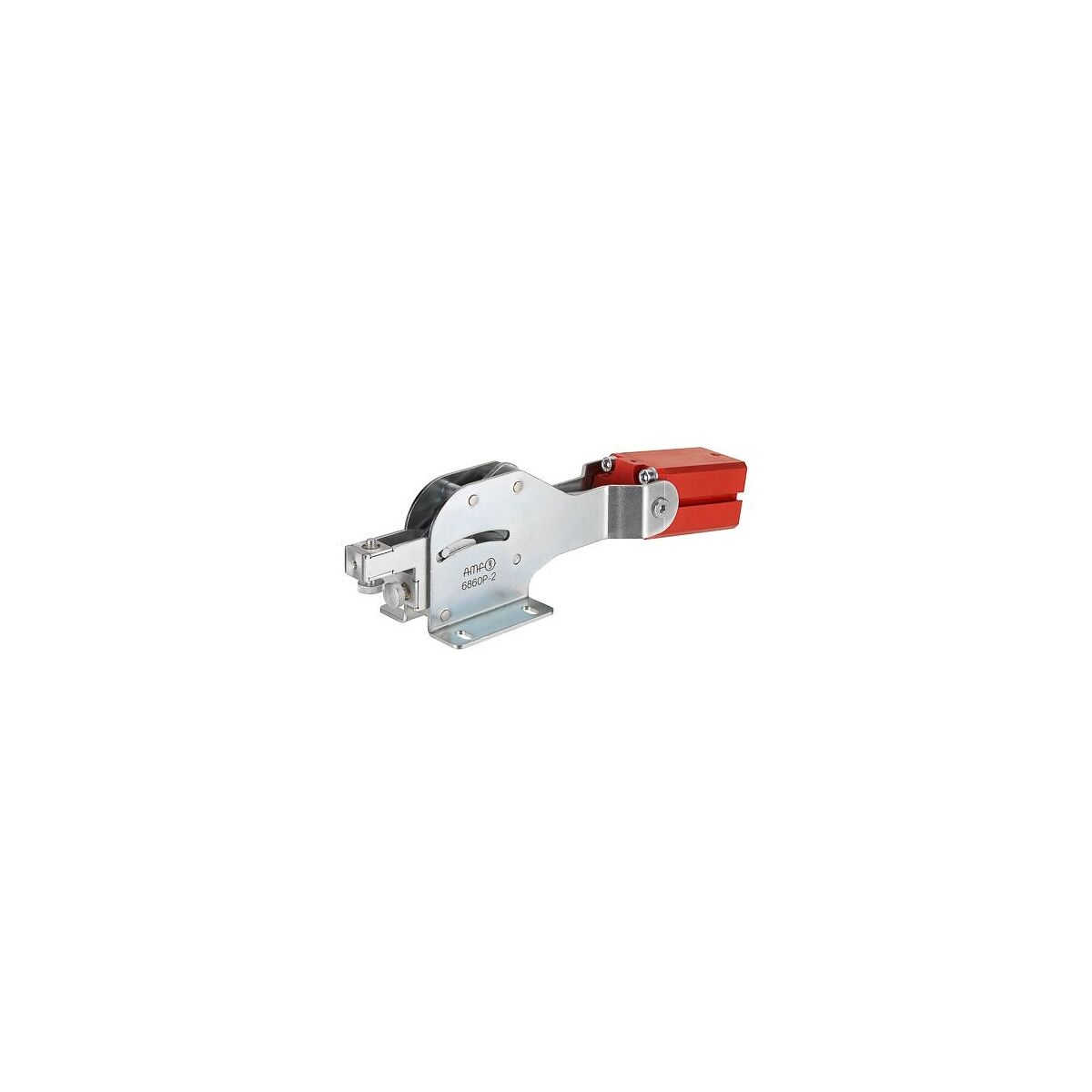

Serre-joint pneumatique
Réf.: 92163
Référence:
Veuillez noter le délai de livraison et les conseils limités:
Nous commandons cet article pour vous directement chez le fabricant, car il ne fait pas partie de notre assortiment principal et n’est donc pas en stock chez nous.
InfosDétails du produit
Identification et classification
| Référence article | 92163 | |
| EAN / GTIN | 4020772092160 | |
| Réf. fabricant | 92163 | |
| Fabricant/personne responsable | Andreas Maier GmbH & Co. KG, Waiblinger Straße 116, 70734 FELLBACH, Deutschland, www.amf.de |
Description
Description:
bride de serrage combinée, pneumatique
galvanisé et passivé.
Rivets en acier inoxydable qui se déplacent dans des coussinets cémentés. Articulation graissée.
Équipé d’un vérin pneumatique, double effet, anodisé rouge.
Avec piston magnétique pour la détection de la position de fin de course.
galvanisé et passivé.
Rivets en acier inoxydable qui se déplacent dans des coussinets cémentés. Articulation graissée.
Équipé d’un vérin pneumatique, double effet, anodisé rouge.
Avec piston magnétique pour la détection de la position de fin de course.
Caractéristique(s):
- Réf.: 3
- F1: 3,0 kN
- F2: 3,0 kN
- F3: 0,7 kN
- F4: 0,35 kN
- F5: 0,80 kN
- UN: 0,80 dm³
- Poids: 3050 g

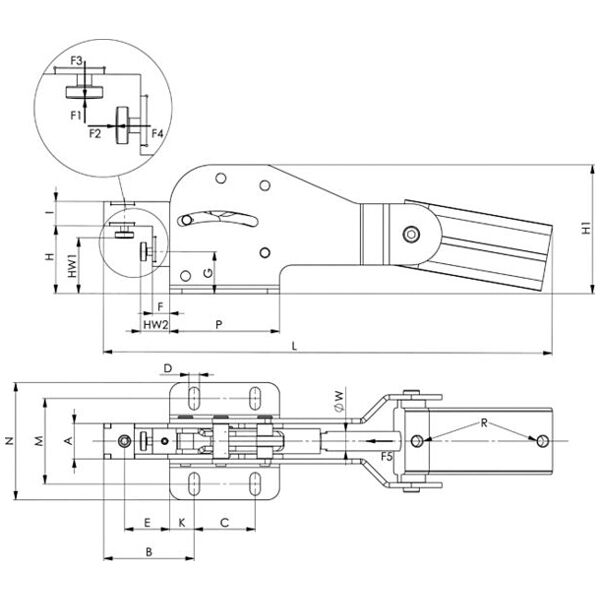

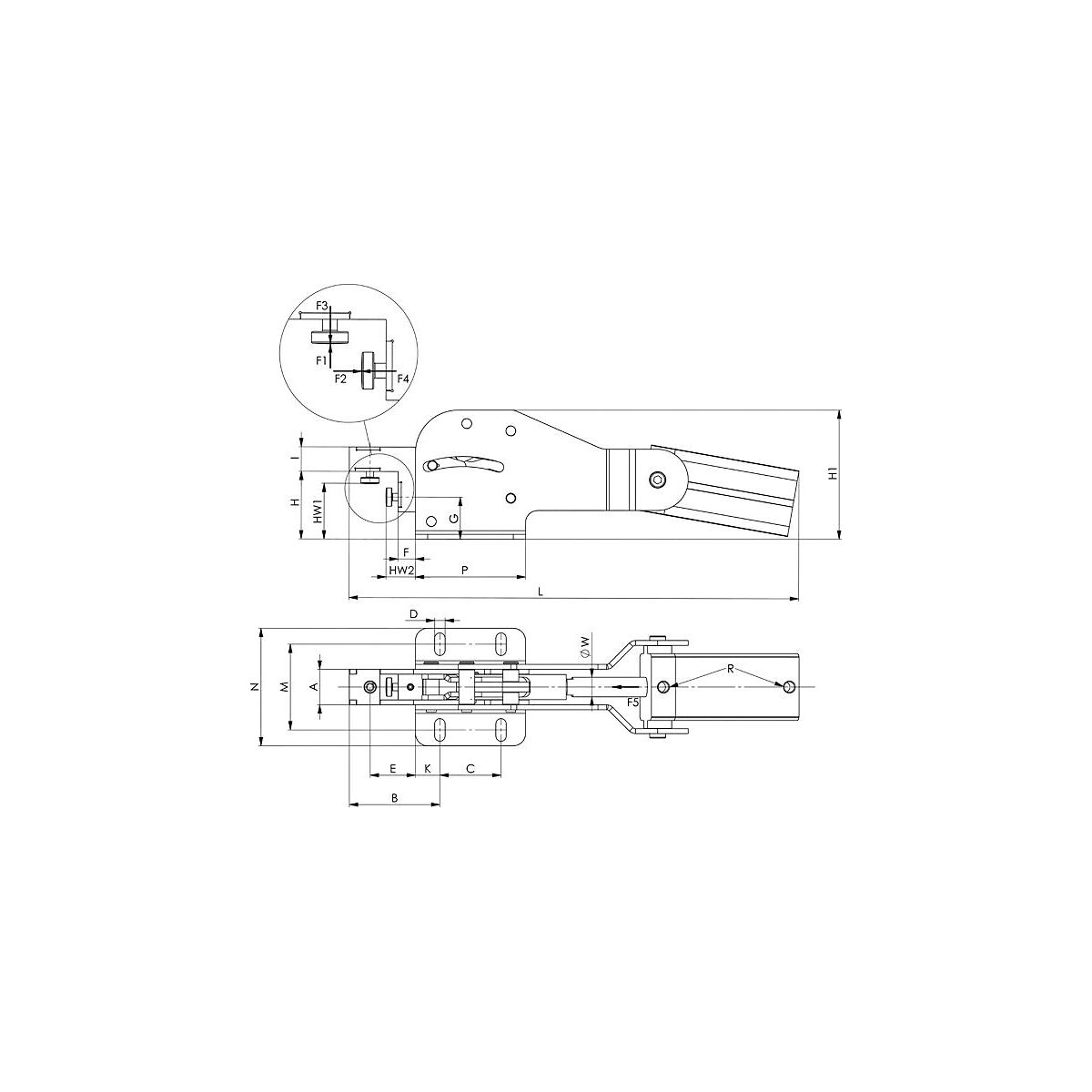

- Réf.: 3
- A: 29,0
- B: 74
- C: 50
- D: 8,5
- E: 37
- F: 14,0
- G: 34
- H: 55,5
- H1: 106
- HW1
min.
: 40 - HW1
max.
: 50 - HW2
min.
: 20 - HW2
max.
: 30 - I: 20
- K: 20,0
- Réf.: 3
- L: 370
- M: 70
- N: 96
- P: 90
- R: G1/8
- ØW: 16
- Piston Ø
: 40
