Spannbolzen, Form A, ohne Klemmhebel, brüniert, Stahl
Artikel-Nr.: K1503.0016
Sachnummer:
Bitte beachten Sie die Lieferzeit und eingeschränkte Beratung:
Diesen Artikel bestellen wir für Sie direkt beim Hersteller, da er nicht Bestandteil unseres Hauptsortiments ist und somit nicht bei uns auf Lager liegt.
InfosProduktdetails
Identifikation & Klassifikation
| Artikelnummer | K1503.0016 | |
| EAN / GTIN | 4059245487981 | |
| Herstellernummer | K1503.0016 | |
| Hersteller/verantwortliche Person | Heinrich Kipp Werk GmbH & Co. KG, Heubergstraße 2, 72172 SULZ AM NECKAR, Deutschland, www.kippwerk.de |
Beschreibung
Beschreibung:
Werkstoff
- Zentrierbolzen und Klemmkeile Stahl 1.0715.
- Klemmring Stahl.
- Zentrierbolzen und Klemmring phosphatiert.
- Klemmkeile brüniert.
- Maßskala gelasert.
- Beim Anziehen der Schraube werden die beiden Klemmkeile in der Bohrung verspannt. Über den stufenlos verstellbaren Klemmring lassen sich ein oder mehrer Anschlagelemente unterschiedlicher Dicke sicher fixieren.
- Die Spannbolzen eignen sich ideal, um gängige Anschlagelemente auch unterschiedlicher Materialstärken auf Lochrastertischen / Schweißtischen mit Loch-Ø 16 mm oder 28 mm zu fixieren.
- Stufenlos einstellbarer Spannbereich von 0-36 mm und 0-75 mm.
- Unempfindlich gegenüber Durchmesser und Oberflächenqualität der Bohrung (bis H12).
- Spannbereich mittels Skala leicht voreinstellbar.
- Oberflächenschonende Verspannung in der Bohrung.
- Niederzugeffekt auch bei dünner Materialdicke des Tisches (≥8 mm oder ≥4 mm).
- Kompatibel mit gängigen Anschlagelementen.

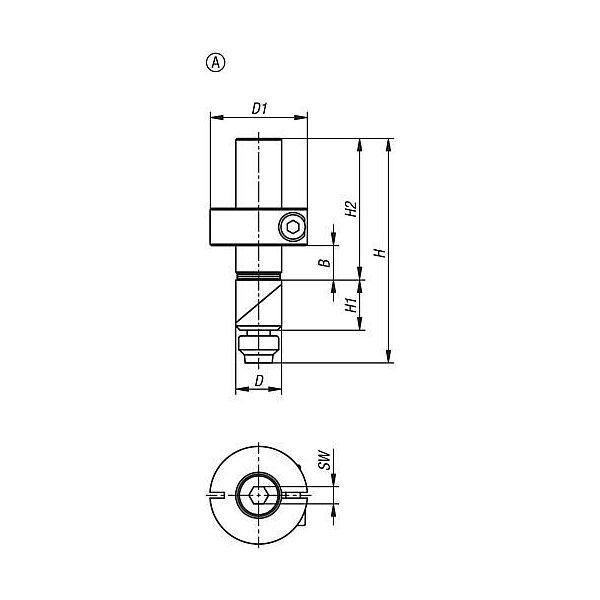

Merkmal:
- H 2: 49 mm
- H 1: 17,5 mm
- Material Grundkörper: Stahl
- Benennung: Spannbolzen
- PL Edelstahl: false
- RoHS: true
- Oberfläche Grundkörper: brüniert
- Ausführung 1: ohne Klemmhebel
- Form: A
- SW: 6
- D 1=Außendurchmesser: 34
- D=Durchmesser: 16
- B=Spannbereich: 0-36 mm
