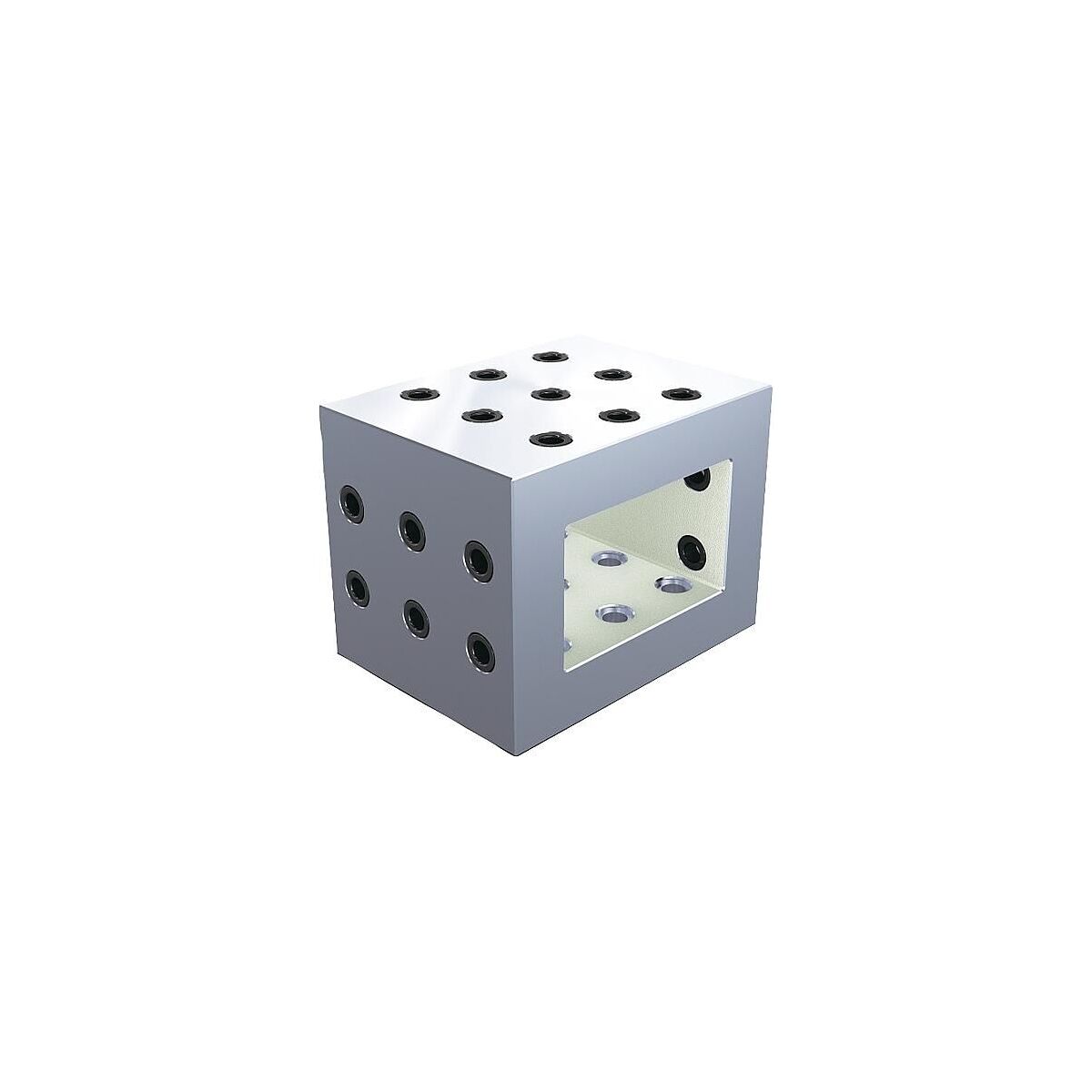

Konsole, Form B, mit Rasterbohrungen, GJL300
Artikel-Nr.: K0809.212251520
Sachnummer:
Bitte beachten Sie die Lieferzeit und eingeschränkte Beratung:
Diesen Artikel bestellen wir für Sie direkt beim Hersteller, da er nicht Bestandteil unseres Hauptsortiments ist und somit nicht bei uns auf Lager liegt.
InfosProduktdetails
Identifikation & Klassifikation
| Artikelnummer | K0809.212251520 | |
| EAN / GTIN | 4059245492169 | |
| Herstellernummer | K0809.212251520 | |
| Hersteller/verantwortliche Person | Heinrich Kipp Werk GmbH & Co. KG, Heubergstraße 2, 72172 SULZ AM NECKAR, Deutschland, www.kippwerk.de |
Beschreibung
Beschreibung:
Werkstoff
- GJL 300.
- Auflage- und Aufspannflächen geschliffen.
- K0809.212201515
- Rasterabstand 50 ±0,02 mm.
- Konsolen werden zum Aufbau von modularen Vorrichtungen eingesetzt. Sie können auf Rastersystemen genau positioniert und befestigt werden. Damit kann die Position der Rasterbohrungen auf der höheren Aufspannfläche fortgesetzt werden.
- Konsolen dienen auch als Grundkörper zum Spannen von kleineren Werkstücken.
- Konsolen der Systemgröße M12 werden über Passschrauben K0815.112065 befestigt. Konsolen der Systemgröße M16 werden über Passschrauben K0815.116065 befestigt.
- Schutzstopfen zum Verschließen der Rasterbohrungen müssen separat bestellt werden.

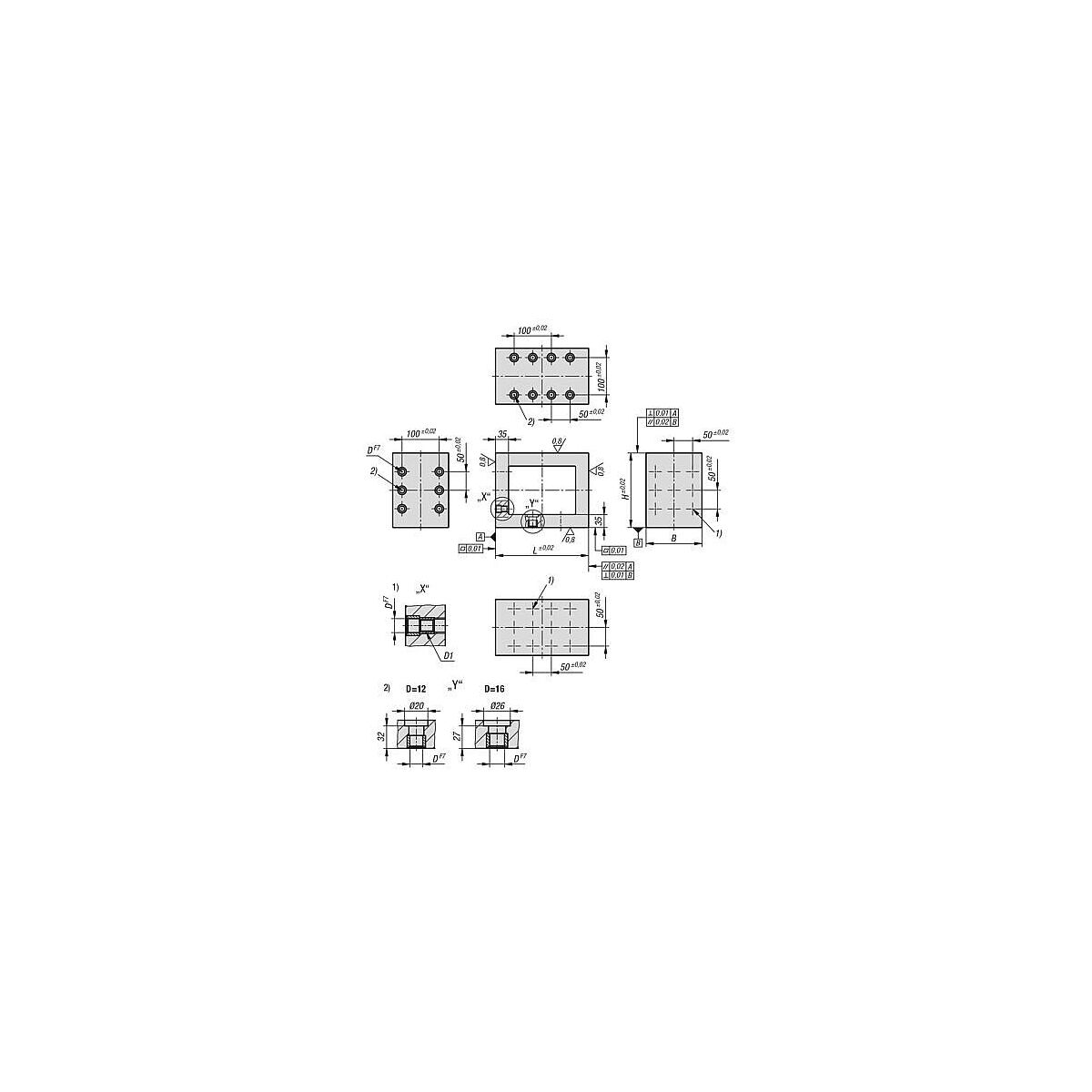

- 1) Rasterbohrung
- 2) Bohrung für Passschraube
Merkmal:
- Material Grundkörper: GJL300
- Benennung: Konsole
- RoHS: true
- Ausführung 1: mit Rasterbohrungen
- Form: B
- D 1=Gewinde: M12
- D=Passbohrung: 12 mm
- D 3=Befestigungsbohrung: M12
- Anzahl der Befestigungsbohrungen: 14
- N 1=Anzahl Rasterbohrungen: 21
