Zentrierspanner, Form B, Sechskant, gehärtet und brüniert, Stahl
Artikel-Nr.: K0644.0207108
Sachnummer:
Bitte beachten Sie die Lieferzeit und eingeschränkte Beratung:
Diesen Artikel bestellen wir für Sie direkt beim Hersteller, da er nicht Bestandteil unseres Hauptsortiments ist und somit nicht bei uns auf Lager liegt.
InfosProduktdetails
Identifikation & Klassifikation
| Artikelnummer | K0644.0207108 | |
| EAN / GTIN | 4059245021123 | |
| Herstellernummer | K0644.0207108 | |
| Hersteller/verantwortliche Person | Heinrich Kipp Werk GmbH & Co. KG, Heubergstraße 2, 72172 SULZ AM NECKAR, Deutschland, www.kippwerk.de |
Beschreibung
Beschreibung:
Werkstoff
- Körper 1.2842.
- Kugeln und Sechskante 1.4112.
- Zugfeder 1.4310.
- Körper gehärtet und brüniert.
- Kugeln und Sechskant gehärtet und geschliffen.
- Form B: mit Sechskant für oberflächenempfindliche Lochwandungen.
- Für das zentrische Positionieren und Spannen in Sacklöchern. Bedienung von unten, manuell oder automatisiert über Pneumatik oder Hydraulik.
- - Präzise Selbstzentrierung.
- - Verzugfreies Spannen.
- - Große Verstellwege.
- - Geringe Bauhöhe.
- - Niederzugeffekt.
- Wiederholgenauigkeit ±0,025
- Rundlaufgenauigkeit ±0,05
- Mit Kugel geeignet für das Spannen in Löchern, wo leichte Abdrücke akzeptabel sind.
- Mit Sechskant für oberflächenempfindliche Lochwandungen.
- Stift zur exakten Lagebestimmung der Spannsegmente.

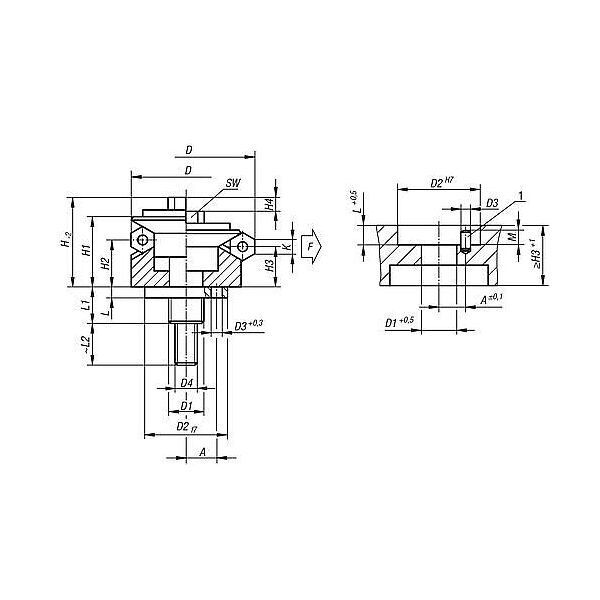

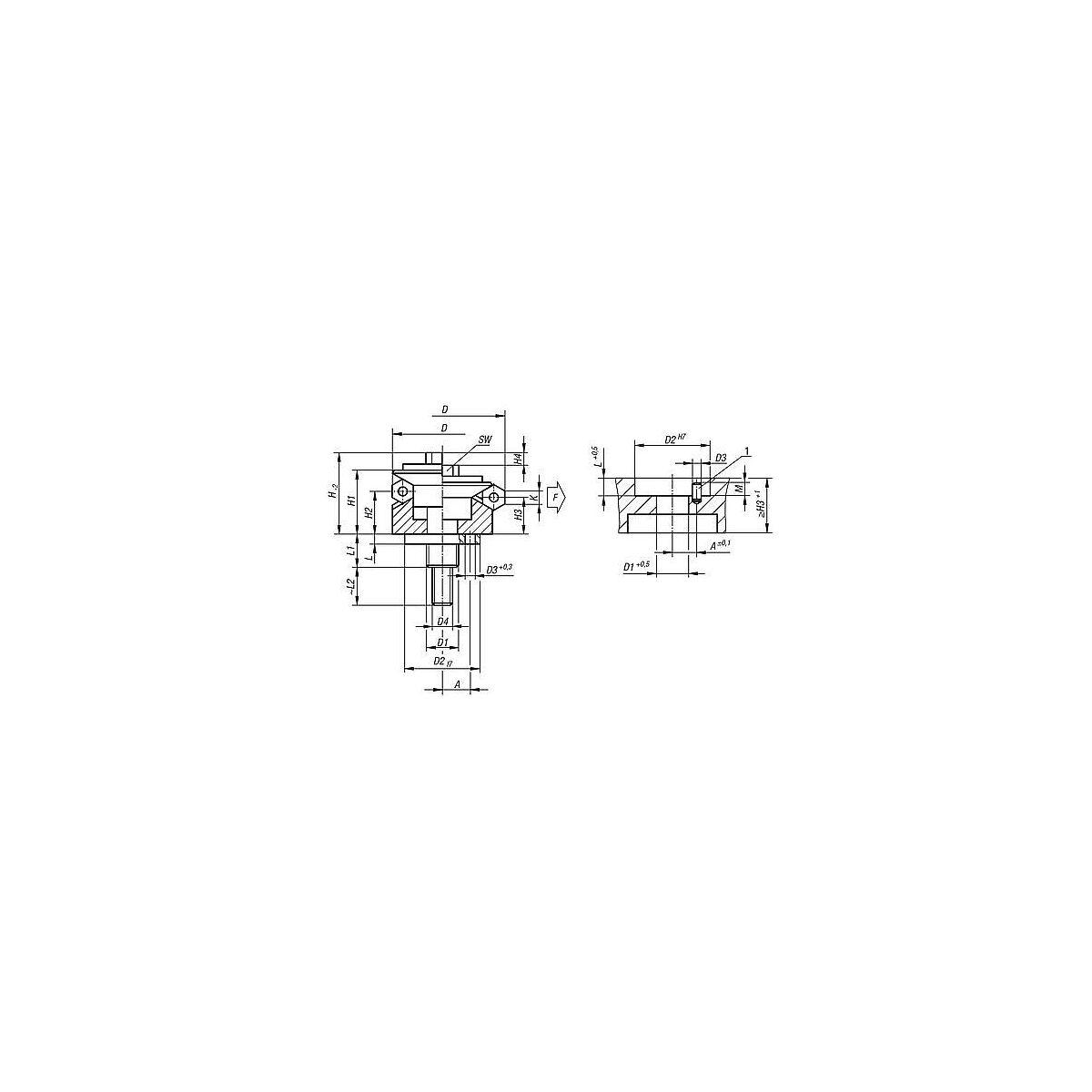

Merkmal:
- H 2: 28,3 mm
- H: 55,4 mm
- H 1: 46,1 mm
- H 4: 9,3 mm
- D 2: 60 mm
- D 1: M16
- Material Komponente: Stahl
- Material Grundkörper: Stahl
- Benennung: Zentrierspanner
- Oberfläche Komponente: gehärtet und geschliffen
- PL Edelstahl: false
- RoHS: true
- Oberfläche Grundkörper: gehärtet und brüniert
- L: 10 mm
- Ausführung 1: Sechskant
- A: 17 mm
- Stahlschlüssel Grundkörper: 1.2842
- D 3: 5 mm
- Form: B
- L 1: 29,4 mm
- H 3: 23,7 mm
- L 2: 20 mm
- D 4: M8
- SW: 13
- K: 16
- M: 6,5
- Anzieh- drehmoment max.: 43 Nm
- Anwendung: bearbeitete Teile
- Spannkraft max.: 10 kN
- D=Durchmesser max.: 86,5 mm
- D=Durchmesser min.: 70,5 mm
- Spannart: Innenspannung
- 6-kant: 16 mm
- Anzahl 6-kant: 6
