Vakuumspannplatte, Premium Line
Artikel-Nr.: 564849
Sachnummer:
Bitte beachten Sie die Lieferzeit und eingeschränkte Beratung:
Diesen Artikel bestellen wir für Sie direkt beim Hersteller, da er nicht Bestandteil unseres Hauptsortiments ist und somit nicht bei uns auf Lager liegt.
InfosProduktdetails
Identifikation & Klassifikation
| Artikelnummer | 564849 | |
| EAN / GTIN | 4020772535506 | |
| Herstellernummer | 564849 | |
| L-Nummer | L30110 102237 | |
| Hersteller/verantwortliche Person | Andreas Maier GmbH & Co. KG, Waiblinger Straße 116, 70734 FELLBACH, Deutschland, www.amf.de |
Beschreibung
Beschreibung:
Vakuumspannplatte, Premium Line, Mit anschlussfertigem Zubehör.
Im Lieferumfang enthalten:
- Vakuumspannplatte aus Aluminium
- integrierte Venturidüse
- Schalldämpfer
- Vakuummeter
- Absperrventil
- 6 Exzenteranschläge
- 2 m Pneumatikschlauch
- Kupplungsstecker für Schnellkupplung
- Ansaugfilter
- Verschlussschrauben
- 10 m Dichtschnur Ø 4 mm (schwarz)
- 10 m Dichtschnur Ø 4 mm (grau)
Im Lieferumfang enthalten:
- Vakuumspannplatte aus Aluminium
- integrierte Venturidüse
- Schalldämpfer
- Vakuummeter
- Absperrventil
- 6 Exzenteranschläge
- 2 m Pneumatikschlauch
- Kupplungsstecker für Schnellkupplung
- Ansaugfilter
- Verschlussschrauben
- 10 m Dichtschnur Ø 4 mm (schwarz)
- 10 m Dichtschnur Ø 4 mm (grau)

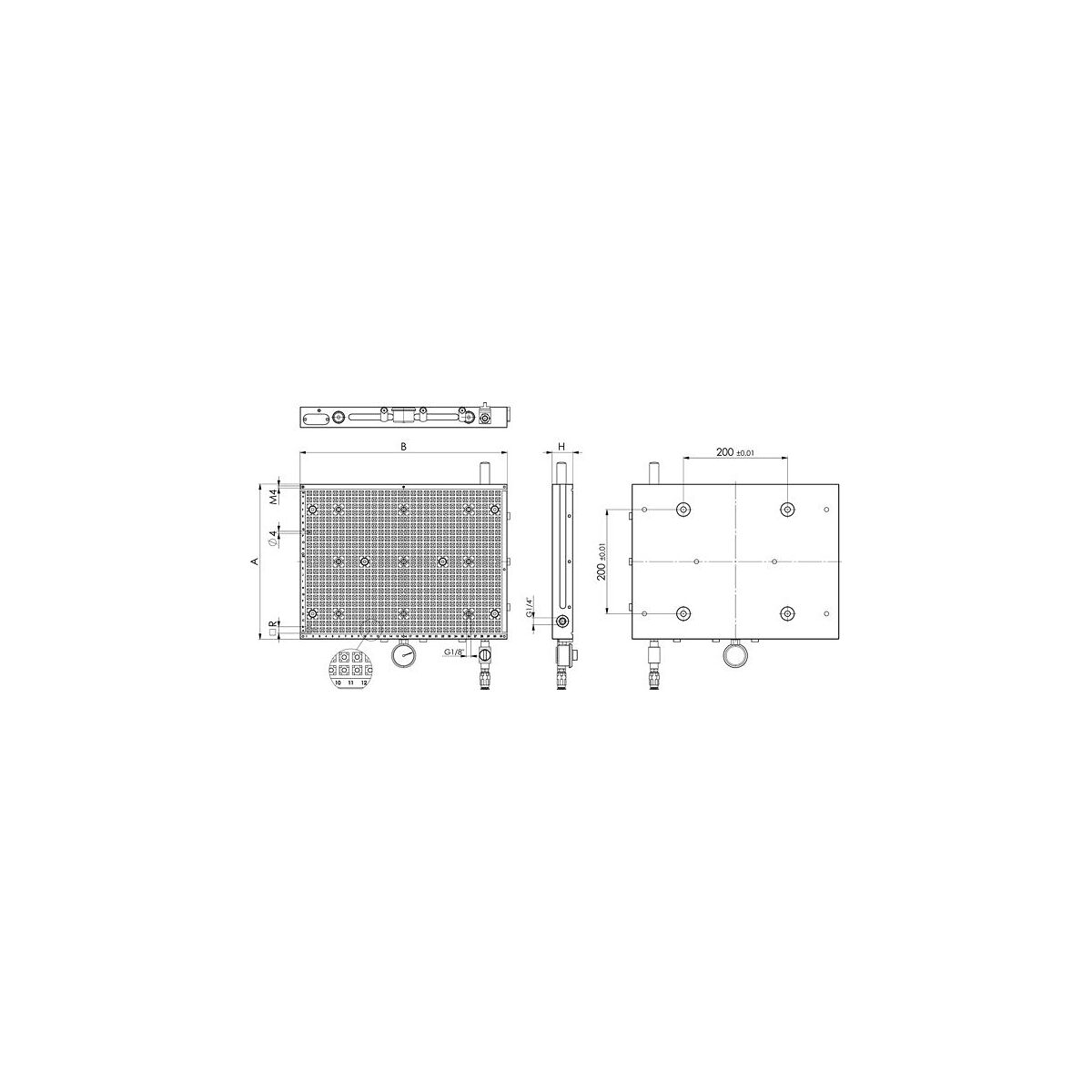

Merkmal:
- Betriebsdruck für max. Vakuum: 3,5 bar
- max.
Vakuum: 92 % - Anzahl
der Ansaugstellen
: 9 - Anzahl der Venturidüsen: 1
- A: 400 mm
- B: 600 mm
- H +0,1/-0,2: 40 mm
- Parallelität: 0,05 mm
- R: 12,5 mm
- Anzahl der Aufnahmebohrungen Zero-Point-Systems: 6
- Gewicht: 24,0 Kg
