Drehbarer Werkzeughalter - S16Q-SCLPR09-18A
Artikel-Nr.: THC11678
Sachnummer:
Bitte beachten Sie die Lieferzeit und eingeschränkte Beratung:
Diesen Artikel bestellen wir für Sie direkt beim Hersteller, da er nicht Bestandteil unseres Hauptsortiments ist und somit nicht bei uns auf Lager liegt.
InfosProduktdetails
Technische Daten
| Produktart | Klemmdrehhalter |
Identifikation & Klassifikation
| Artikelnummer | THC11678 | |
| EAN / GTIN | 4960664541638 | |
| Herstellernummer | THC11678 | |
| L-Nummer | L22410 474 | |
| Hersteller/verantwortliche Person | KYOCERA UNIMERCO Tooling GmbH, Hammfelddamm 6, 41460 NEUSS, Deutschland, www.kyocera-unimerco.de |
Beschreibung
Beschreibung:

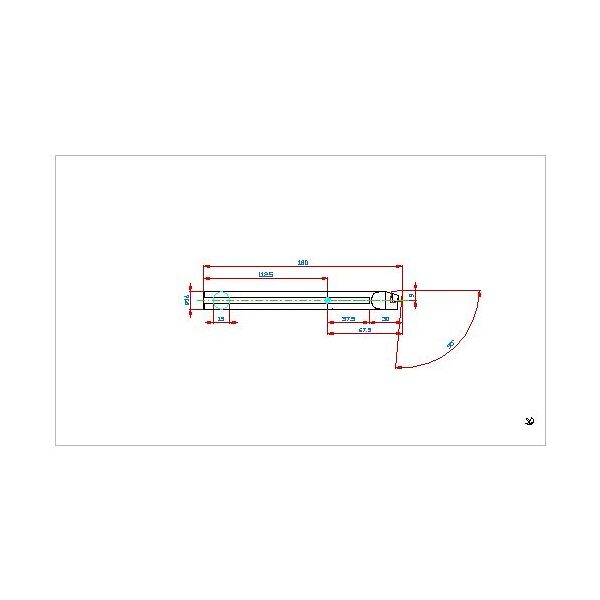

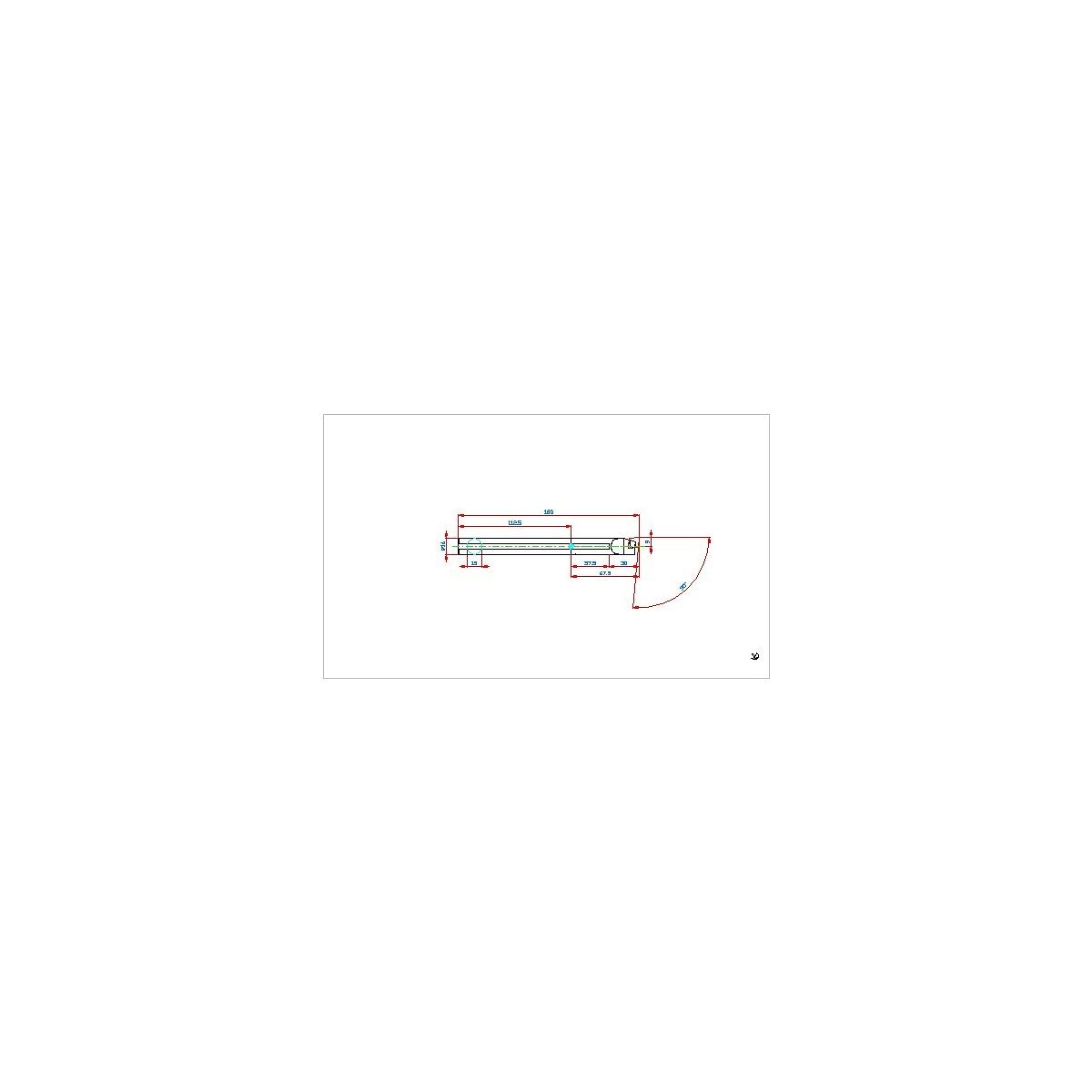

Drehhalter S16Q-SCLPR09-18A
Merkmal:
CNSC (GTC – Code für Kühlmitteleingabe): 0 CXSC (GTC – Code für den Kühlmittelaustritt): 0 RE (GTC - Eckenradius, Pos. A): 0.4 mmS (GTC - Plattendicke, Pos. A): 3.18 mmHF (GTC – funktionale Höhe): 8.5 mmPlattengröße: 9 WF (GTC - Funktionsbreite): 9 mmIC (GTC - beschrifteter Kreisdurchmesser, Pos. A): 9.525 mmAN (GTC - Abstandswinkel groß, Pos. A): 11 DegreeH (GTC - Schafthöhe): 15 mmSchaftdurchmesser (DCON): 16 DCON (GTC - Anschlussdurchmesser Maschinenseite): 16 mmGAMO (GTC - Rake angle orthogonal): 16 DegreeMinimaler Bohrerdurchmesser: 18 DMIN (GTC - Mindestdurchmesser der Bohrung): 18 mmKopflänge (links): 30 KAPR (GTC - Schneidkantenwinkel des Werkzeugs): 95 DegreeCZCMS (GTC - Code für Anschlussgröße Maschinenseite): 160 Gesamtlänge (OAL): 180 LF (GTC – Funktionslänge): 180 mmOAL (GTC - Gesamtlänge): 180 mmMIID (AGB – Master-Einfügekennzeichnung): CPMB090304 Innere Kühlflüssigkeit: No HAND (GTC - Schnittrichtung): R Ausführung: Right Material: Steel
