Drehbarer Werkzeughalter - S20Q-PDUNR11-27
Artikel-Nr.: THC07970
Sachnummer:
Bitte beachten Sie die Lieferzeit und eingeschränkte Beratung:
Diesen Artikel bestellen wir für Sie direkt beim Hersteller, da er nicht Bestandteil unseres Hauptsortiments ist und somit nicht bei uns auf Lager liegt.
InfosProduktdetails
Technische Daten
| Produktart | Klemmdrehhalter |
Identifikation & Klassifikation
| Artikelnummer | THC07970 | |
| EAN / GTIN | 4960664155361 | |
| Herstellernummer | THC07970 | |
| L-Nummer | L22410 596 | |
| Hersteller/verantwortliche Person | KYOCERA UNIMERCO Tooling GmbH, Hammfelddamm 6, 41460 NEUSS, Deutschland, www.kyocera-unimerco.de |
Beschreibung
Beschreibung:

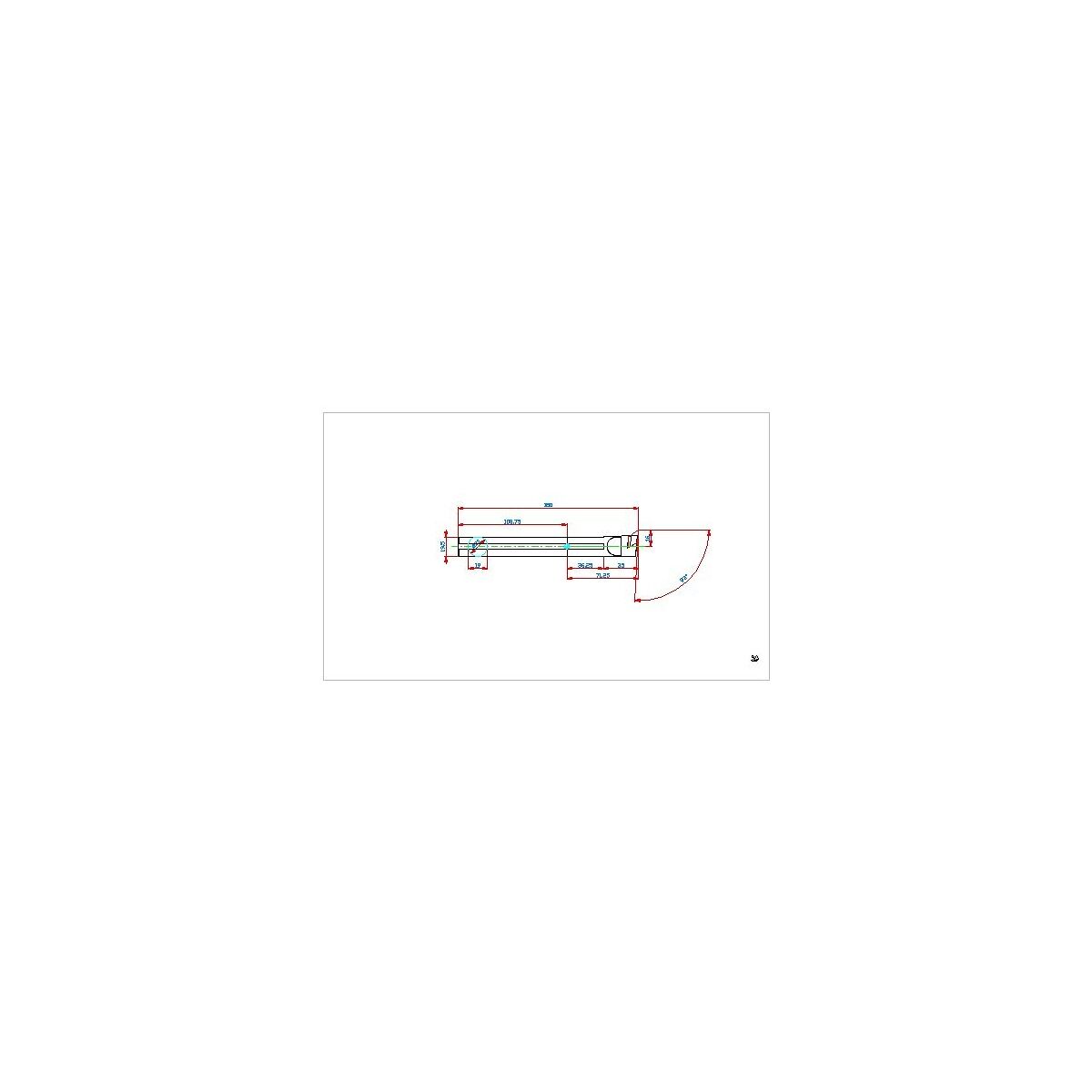

Drehhalter S20Q-PDUNR11-27
Merkmal:
AN (GTC - Abstandswinkel groß, Pos. A): 0 DegreeCNSC (GTC – Code für Kühlmitteleingabe): 0 CXSC (GTC – Code für den Kühlmittelaustritt): 0 RE (GTC - Eckenradius, Pos. A): 0.4 mmS (GTC - Plattendicke, Pos. A): 4.76 mmIC (GTC - beschrifteter Kreisdurchmesser, Pos. A): 9.525 mmPlattengröße: 11 HF (GTC – funktionale Höhe): 13 mmWF (GTC - Funktionsbreite): 16 mmGAMO (GTC - Rake angle orthogonal): 17 DegreeH (GTC - Schafthöhe): 19 mmB (GTC - Schaftbreite): 19.5 mmSchaftdurchmesser (DCON): 20 DCON (GTC - Anschlussdurchmesser Maschinenseite): 20 mmMinimaler Bohrerdurchmesser: 27 DMIN (GTC - Mindestdurchmesser der Bohrung): 27 mmKopflänge (links): 35 KAPR (GTC - Schneidkantenwinkel des Werkzeugs): 93 DegreeGesamtlänge (OAL): 180 LF (GTC – Funktionslänge): 180 mmOAL (GTC - Gesamtlänge): 180 mmCZCMS (GTC - Code für Anschlussgröße Maschinenseite): 200 MIID (AGB – Master-Einfügekennzeichnung): DNMG110404 Innere Kühlflüssigkeit: No HAND (GTC - Schnittrichtung): R Ausführung: Right Material: Steel
