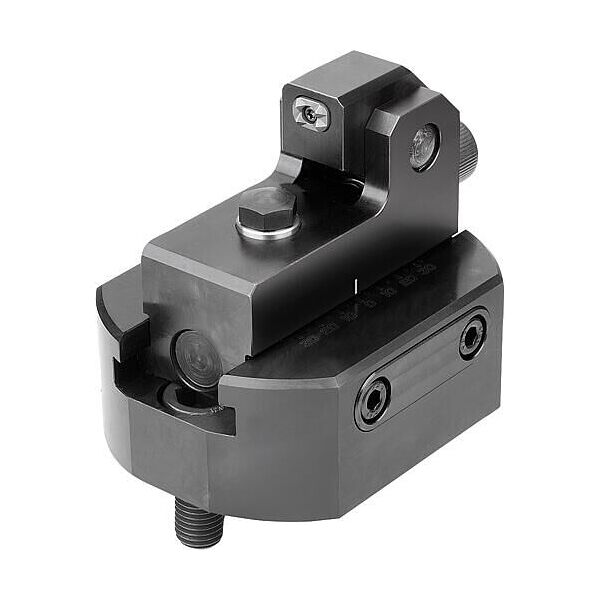

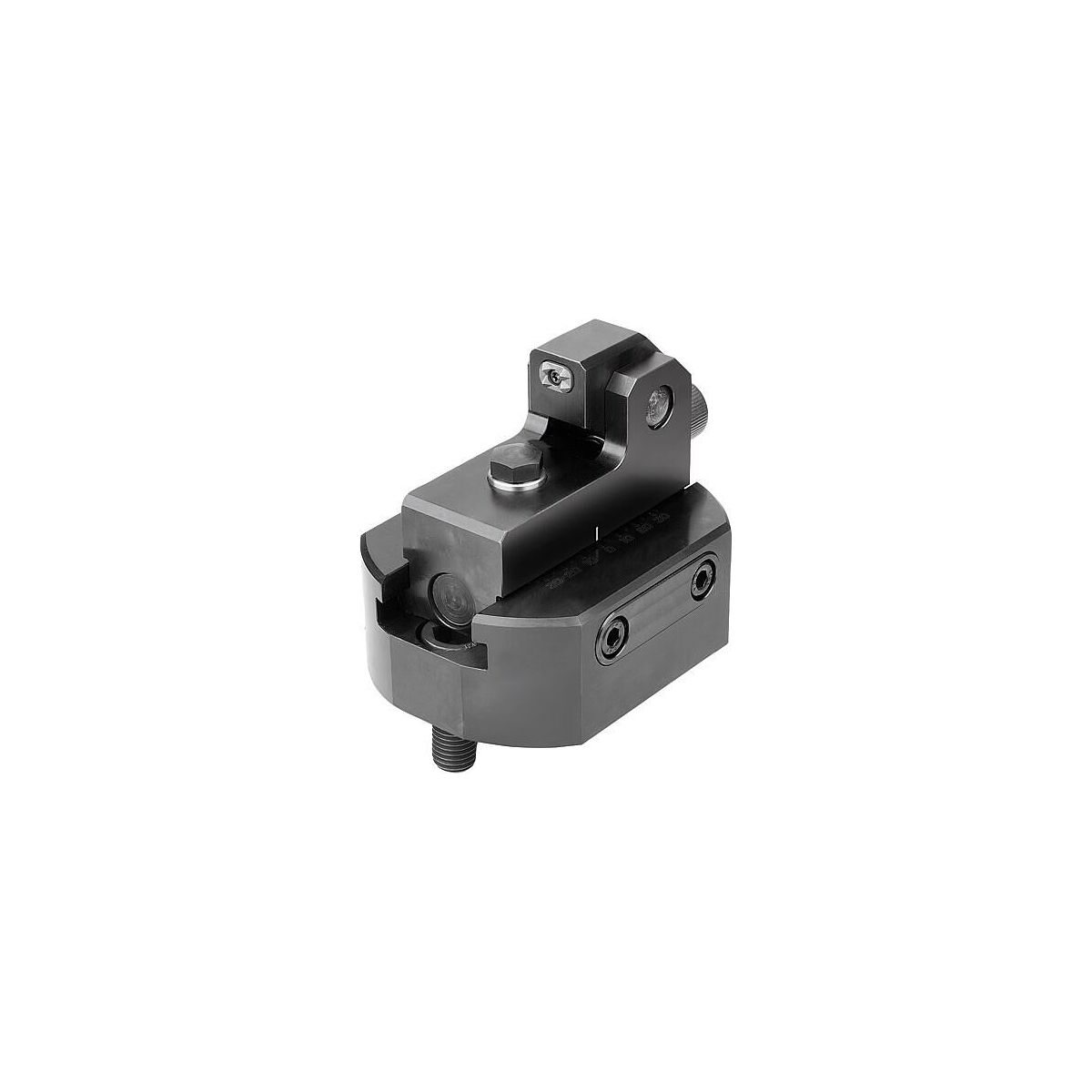

Spannelement, mit Gripper, brüniert, Gr. 16, Stahl
Artikel-Nr.: K2195.161301001
Sachnummer:
Bitte beachten Sie die Lieferzeit und eingeschränkte Beratung:
Diesen Artikel bestellen wir für Sie direkt beim Hersteller, da er nicht Bestandteil unseres Hauptsortiments ist und somit nicht bei uns auf Lager liegt.
InfosProduktdetails
Identifikation & Klassifikation
| Artikelnummer | K2195.161301001 | |
| EAN / GTIN | 4059245944422 | |
| Herstellernummer | K2195.161301001 | |
| Hersteller/verantwortliche Person | Heinrich Kipp Werk GmbH & Co. KG, Heubergstraße 2, 72172 SULZ AM NECKAR, Deutschland, www.kippwerk.de |
Beschreibung
Beschreibung:
Spannelement mit Grippeinsatz und Niederzugeffekt für die Vorbearbeitung von Direktspannungen sowie für die Rohteilbearbeitung.
Werkstoff
Werkstoff
- Stahl.
- Grundkörper brüniert.
- Grippeinsatz gehärtet.
- K2195.121050801
- Durch den extrem stabilen Aufbau, die hohen Spannkräfte und das kompakte Design eignet sich das Spannelement mit Niederzugeffekt für die Vorbearbeitung einer Direktspannung (OP10) mit dem 5-Achs-Modul-Spannsystem sowie für die Rohteilspannung jeglicher Platten und anderer Werkstücke.
- Mit den beiden Systemgrößen sowie der stufenlosen Verschiebbarkeit des Spannsystems können jegliche Werkstückgrößen gespannt werden.
- Durch verschiedene Positionsfüße und die Feineinstellung kann die Spannhöhe des Werkstücks flexibel eingestellt werden.
- Die Schnittstelle für Rasterplatten (Rastermaß 40/50) sowie für das UNILOCK Nullpunkt-Spannsystem sind standardmäßig integriert.
- - Niederzugeffekt.
- - Horizontale Verstellung.
- - Verschiedene Werkstückauflagenhöhen möglich.
- - Integrierte Feineinstellung für Spannhöhe.
- 1 Stk. Spannelement mit Grippeinsatz.
- 1 Stk. Positionsfuß K0298.2081.
- - Positionsfüße K0298.
- - Adapterplatte für Niederzug-Spannsystem K2199.
- - Adaptionsringe K2200.
- 1) Achtung: Verformungsgefahr!
- In diesem Bereich darf keine Spannpratze angebracht werden!

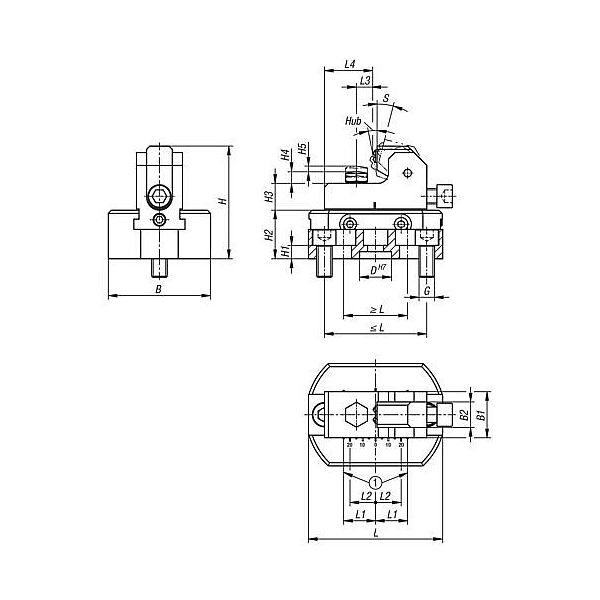

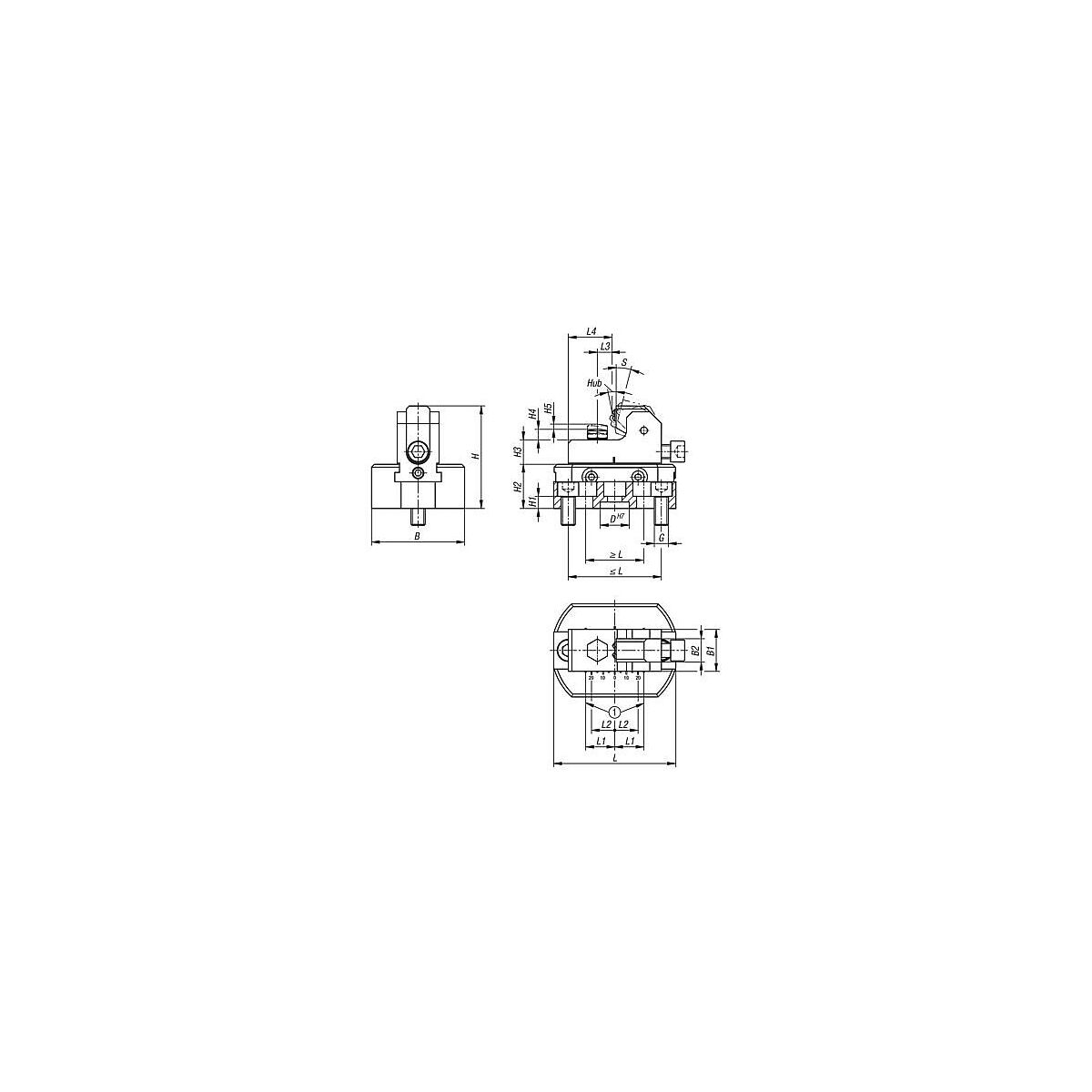

Merkmal:
- H 2: 50 mm
- H: 113 mm
- H 1: 13,5 mm
- D: 25 mm
- H 4: 8 mm
- B: 100 mm
- Größe: Systemgröße 16
- Material Grundkörper: Stahl
- Benennung: Spannelement
- PL Edelstahl: false
- RoHS: true
- Oberfläche Grundkörper: brüniert
- L: 130 mm
- Ausführung 1: mit Gripper
- L 1: 33 mm
- H 3: 25 mm
- B 1: 45 mm
- L 2: 27,5 mm
- B 2: 25 mm
- Hub S: 6,2 mm
- H 5: 7 mm
- L 3: 18,75 mm
- L 4: 53,75 mm
- G: M16
- L max.: 100 mm
- Anzieh- drehmoment max.: 65 Nm
- Hub: 12 mm
- L min.: 80 mm
