Seitenspanner, brüniert, schwarz, Vergütungsstahl, SW 19
Artikel-Nr.: K2159.1000
Sachnummer:
Bitte beachten Sie die Lieferzeit und eingeschränkte Beratung:
Diesen Artikel bestellen wir für Sie direkt beim Hersteller, da er nicht Bestandteil unseres Hauptsortiments ist und somit nicht bei uns auf Lager liegt.
InfosProduktdetails
Identifikation & Klassifikation
| Artikelnummer | K2159.1000 | |
| EAN / GTIN | 4059245901579 | |
| Herstellernummer | K2159.1000 | |
| L-Nummer | L31350 154593 | |
| Hersteller/verantwortliche Person | Heinrich Kipp Werk GmbH & Co. KG, Heubergstraße 2, 72172 SULZ AM NECKAR, Deutschland, www.kippwerk.de |
Beschreibung
Beschreibung:
Diese Seitenspanner eignen sich besonders für automatisierte Spannvorgänge.
Werkstoff
Werkstoff
- Vergütungsstahl.
- Vergütet und brüniert.
- K2159.1000
- Betätigung mittels Schlagschrauber mit einstellbarem Drehmoment oder manuell mit Spannschlüssel.
- Bei automatisierter Betätigung, z. B. durch Schlagschrauber mit einstellbarem Drehmoment, dürfen zum Öffnen und Anziehen maximal 50 % des angegebenen maximalen Anzugsmomentes bzw. der angegebenen maximalen Spannkraft verwendet werden.
- Automationsfähig
- Hohe Spannkräfte
- Schnelles Spannen
- K2159.0600: 2x Positionierstift Ø 10 (h7) x 30.
- K2159.1000: 2x Positionierstift Ø 16 (h7) x 30.
- Grippers und Einsätze K0385.

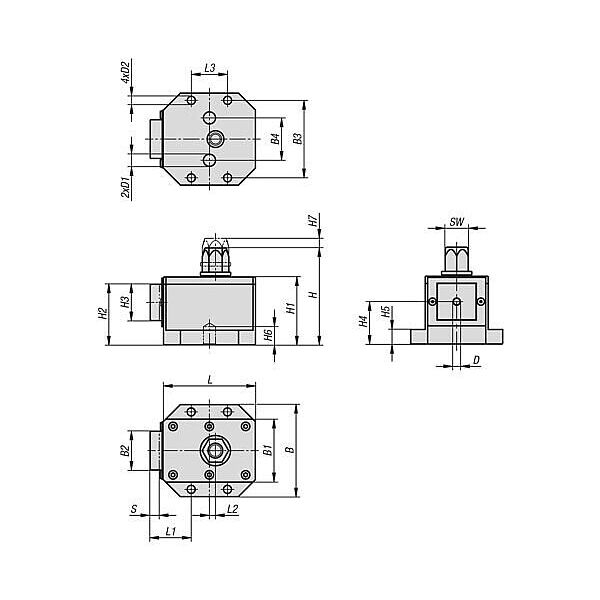

Merkmal:
- H 2: 65 mm
- H 1: 73 mm
- H 4: 45 mm
- D 2: 9 mm
- D 1: 16 mm
- Farbe Grundkörper: schwarz
- Material Grundkörper: Vergütungsstahl
- Benennung: Seitenspanner
- PL Edelstahl: false
- RoHS: true
- Oberfläche Grundkörper: brüniert
- L 1: 44,5 mm
- H 3: 40 mm
- B 1: 68 mm
- L 2: 8 mm
- B 2: 42 mm
- SW=Schlüsselweite: 19
- D=Gewinde: M6x15
- Hub S: 11 mm
- H 5: 15 mm
- H 6: 16 mm
- L 3: 40 mm
- B 3: 85 mm
- B 4: 45 mm
- H 7: 11 mm
- Spannkraft .1: 10 kN
- Anzieh- drehmoment max.: 55 Nm
