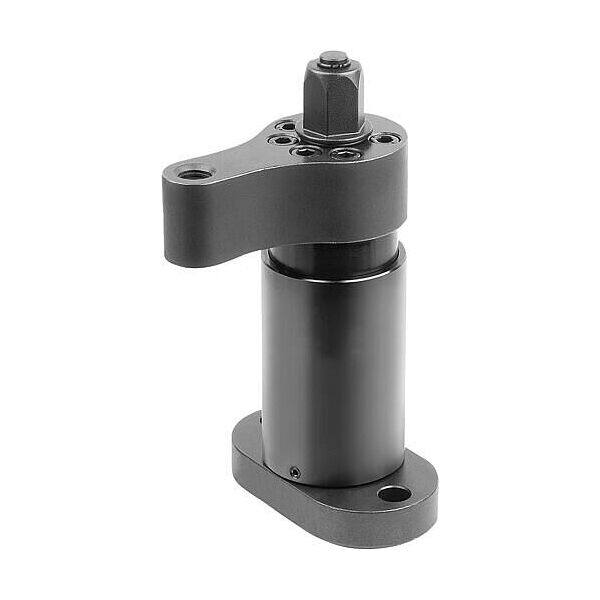

Schwenkspanner, Form A, linksschwenkend, brüniert, verlängerter Spannweg, schwarz, mit Spannarm, Vergütungsstahl, SW 19
Artikel-Nr.: K2053.0061
Sachnummer:
Bitte beachten Sie die Lieferzeit und eingeschränkte Beratung:
Diesen Artikel bestellen wir für Sie direkt beim Hersteller, da er nicht Bestandteil unseres Hauptsortiments ist und somit nicht bei uns auf Lager liegt.
InfosProduktdetails
Identifikation & Klassifikation
| Artikelnummer | K2053.0061 | |
| EAN / GTIN | 4059245827916 | |
| Herstellernummer | K2053.0061 | |
| Hersteller/verantwortliche Person | Heinrich Kipp Werk GmbH & Co. KG, Heubergstraße 2, 72172 SULZ AM NECKAR, Deutschland, www.kippwerk.de |
Beschreibung
Beschreibung:
Schwenkspanner heavy mit verlängertem Spannweg eignen sich besonders für automatisierte Spannvorgänge.
Zu Beginn des Spannvorgangs führt der Spannarm durch die integrierte Steuerungskurve eine 90°-Schwenkhubbewegung nach unten aus. Im Anschluss dieser Bewegung folgt der Spannhub linear nach unten.
Werkstoff
Zu Beginn des Spannvorgangs führt der Spannarm durch die integrierte Steuerungskurve eine 90°-Schwenkhubbewegung nach unten aus. Im Anschluss dieser Bewegung folgt der Spannhub linear nach unten.
Werkstoff
- Vergütungsstahl.
- brüniert.
- Schlagschrauber mit einstellbarem Drehmoment.
- Bei automatisierter Betätigung, z. B. durch Schlagschrauber mit einstellbarem Drehmoment, dürfen zum Öffnen und Anziehen maximal 50 % des angegebenen maximalen Anzugsmomentes bzw. der angegebenen maximalen Spannkraft verwendet werden.
- - Automationsfähig
- - Hohe Spannkräfte
- - Schnelles Spannen
- Schwenkspanner inklusive Positionierbuchse.

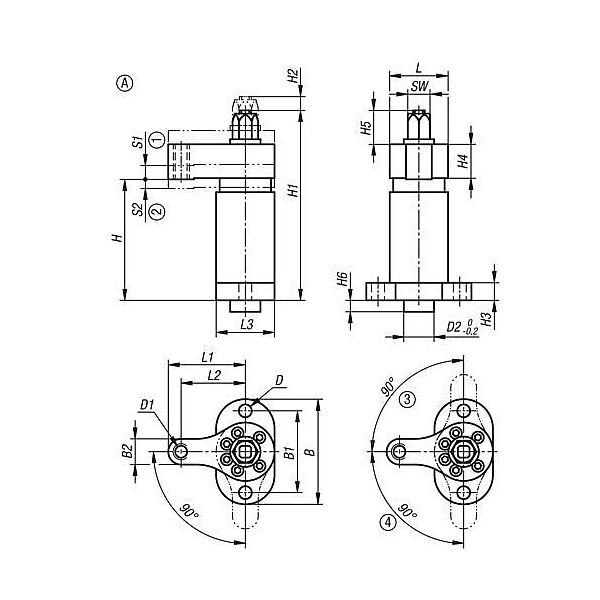

- 1) Schwenkhub
- 2) Spannhub
- 3) Linksschwenkend
- 4) Rechtsschwenkend
Merkmal:
- H 2: 31 mm
- H 1: 164 mm
- H 4: 30 mm
- D 2: 26 mm
- Farbe Grundkörper: schwarz
- Material Grundkörper: Vergütungsstahl
- Benennung: Schwenkspanner
- PL Edelstahl: false
- RoHS: true
- Oberfläche Grundkörper: brüniert
- Ausführung 1: linksschwenkend
- Ausführung 2: verlängerter Spannweg
- Form: A
- L 1: 66 mm
- Form-Typ: mit Spannarm
- H 3: 15 mm
- B 1: 70 mm
- L 2: 55 mm
- B 2: 22 mm
- SW=Schlüsselweite: 19
- H 5: 29 mm
- H 6: 10 mm
- L 3: 50 mm
- D 1=Gewinde: M12
- D=Durchmesser: 11
- S 1: 31 mm
- Spannkraft .1: 6 kN
- Anzieh- drehmoment max.: 28 Nm
- S 2: 10 mm
