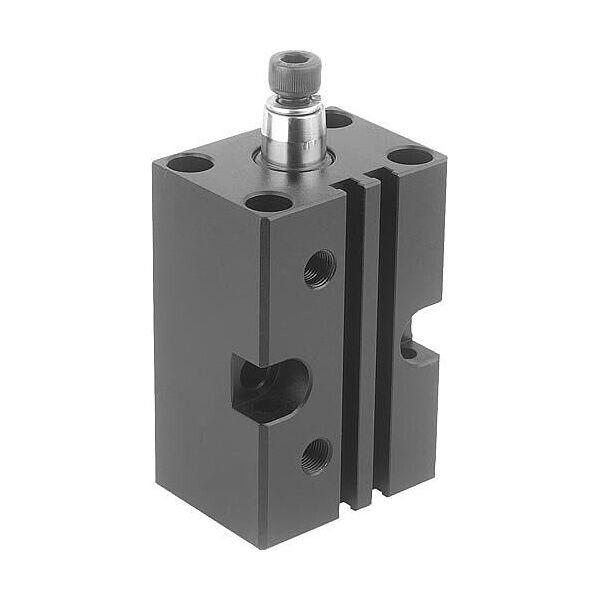

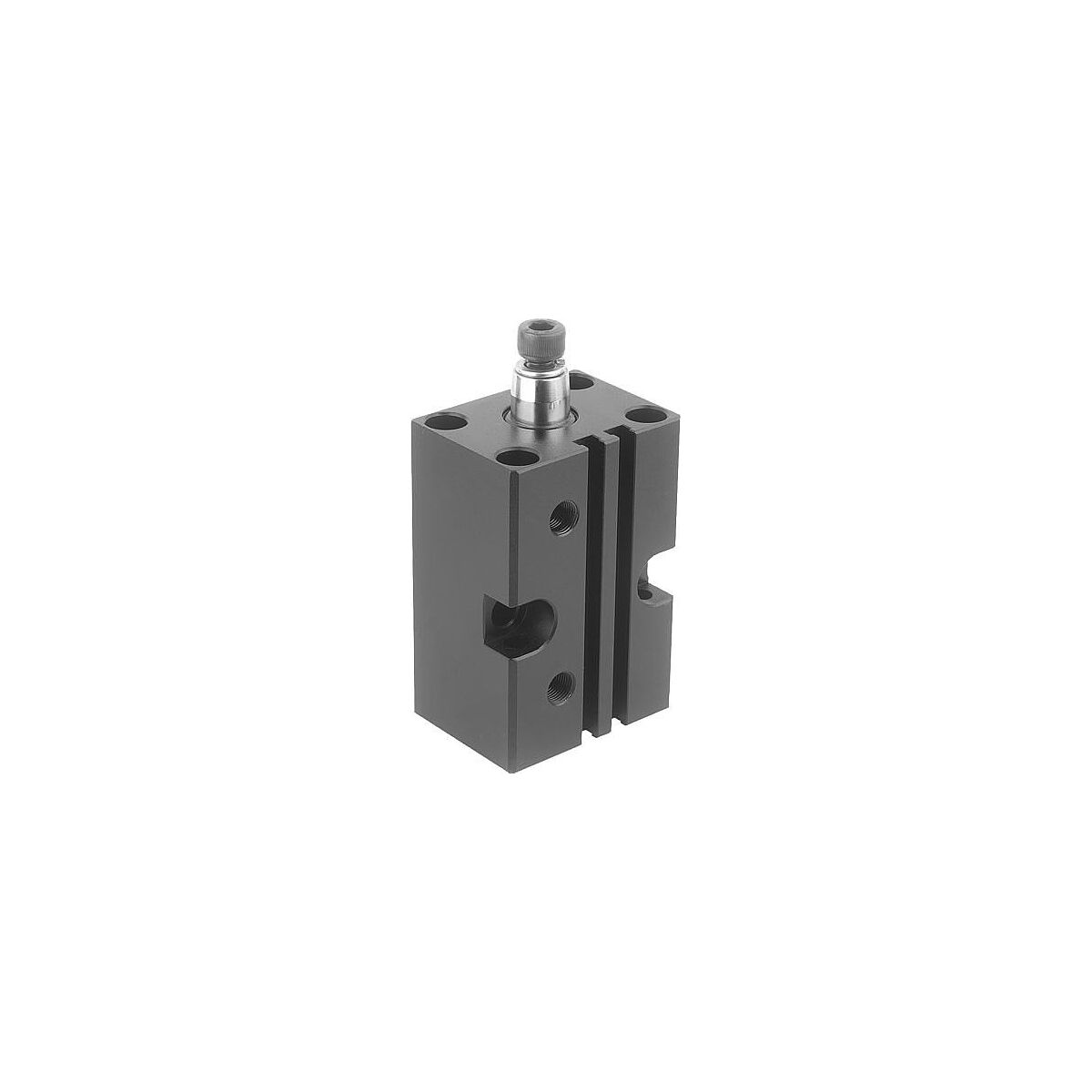

Schwenkspanner, Form C, pneumatisch, eloxiert, rechtsschwenkend, Gr. 63, schwarz, Aluminium
Artikel-Nr.: K1815.1631
Sachnummer:
Bitte beachten Sie die Lieferzeit und eingeschränkte Beratung:
Diesen Artikel bestellen wir für Sie direkt beim Hersteller, da er nicht Bestandteil unseres Hauptsortiments ist und somit nicht bei uns auf Lager liegt.
InfosProduktdetails
Identifikation & Klassifikation
| Artikelnummer | K1815.1631 | |
| EAN / GTIN | 4059245619658 | |
| Herstellernummer | K1815.1631 | |
| Hersteller/verantwortliche Person | Heinrich Kipp Werk GmbH & Co. KG, Heubergstraße 2, 72172 SULZ AM NECKAR, Deutschland, www.kippwerk.de |
Beschreibung
Beschreibung:
Werkstoff
- Grundkörper Aluminium.
- Doppeltwirkende Kolbenstange Edelstahl.
- Grundkörper schwarz eloxiert.
- Schwenkspanner kommen zum Einsatz, wo geringe Spannkräfte ausreichen oder wenn der Spannpunkt zum Einlegen und Entnehmen des Werkstückes frei sein muss. Die Blockform des Gehäuses bietet universelle Befestigungsmöglichkeiten. Der Magnetkolben ist für eine elektrische Endlagenabfrage vorbereitet.
- Einschließlich Schraube und Federring zum Befestigen der als Zubehör erhältlichen Spannarme.
- Der Schwenkspanner darf in seiner Schwenkbewegung nicht behindert werden.
- F1 = bei 6 bar max. zulässigem Betriebsdruck.
- Näherungsschalter.
- - Spannarm K1816
- - Adapter K1817

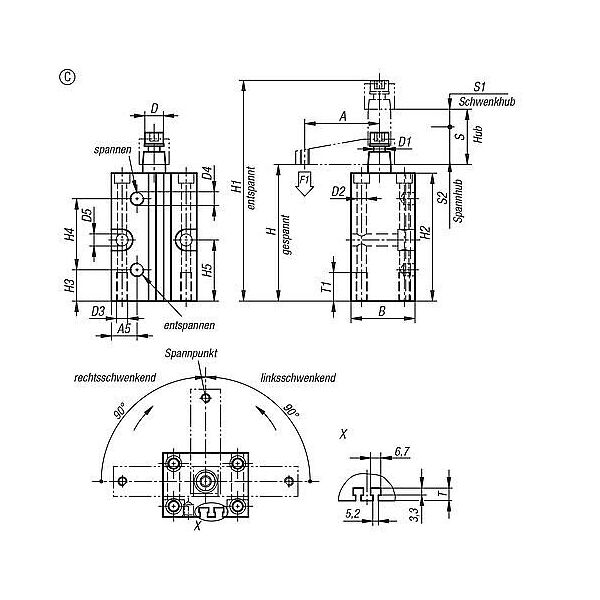

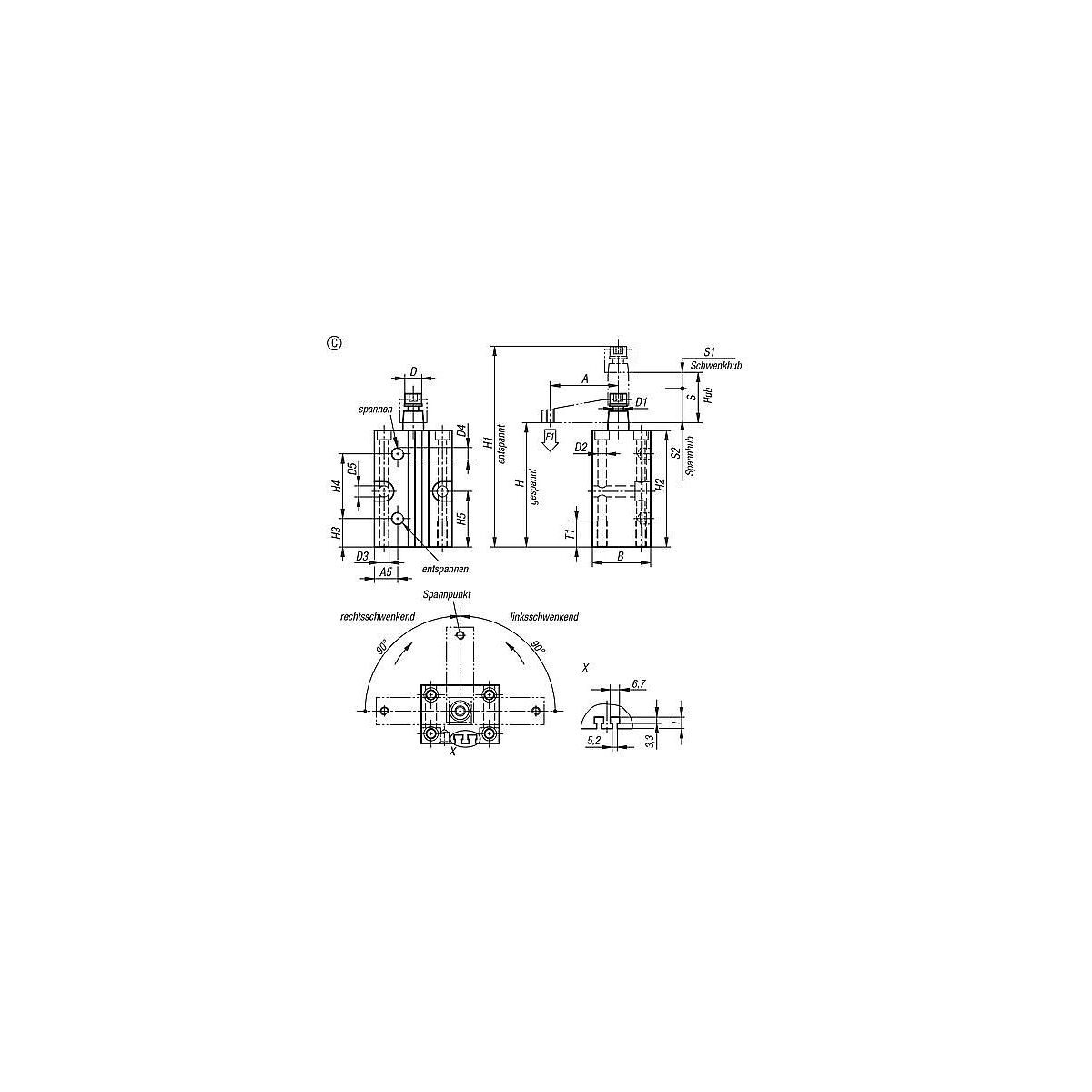

Merkmal:
- H 2: 100 mm
- H 1: 162 mm
- D: 20 mm
- H 4: 53,5 mm
- D 2: 10,5 mm
- D 1: M10
- Farbe Grundkörper: schwarz
- Größe: 63
- Material Komponente: Edelstahl
- Material Grundkörper: Aluminium
- Benennung: Schwenkspanner
- PL Edelstahl: false
- RoHS: true
- Oberfläche Grundkörper: eloxiert
- A 1: 27,5 mm
- Ausführung 1: pneumatisch
- T 1: 30 mm
- A: 90 mm
- Ausführung 2: rechtsschwenkend
- D 3: M12
- Form: C
- A 2: 37,5 mm
- H 3: 28 mm
- D 4: G1/8
- Hub S: 30 mm
- T: 8,5
- H 5: 36 mm
- D 5: 10,5
- A 3: 80 mm
- A 4: 60 mm
- A 5: 30 mm
- F 1: 1100 N
- S 1: 15 mm
- S 2: 15 mm
