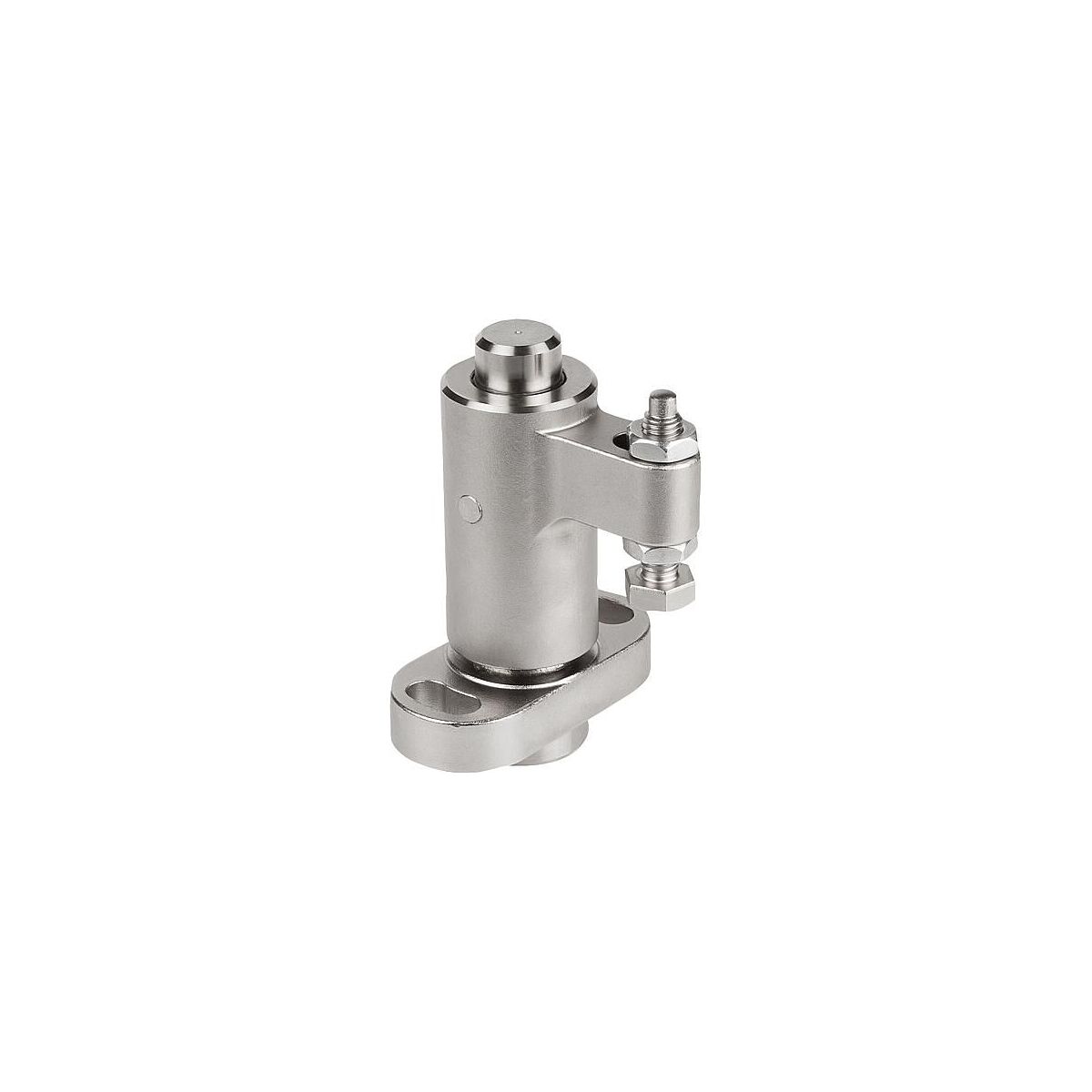

Schwenkspanner, links, pneumatisch, vernickelt, Vergütungsstahl
Artikel-Nr.: K1388.03945
Sachnummer:
Bitte beachten Sie die Lieferzeit und eingeschränkte Beratung:
Diesen Artikel bestellen wir für Sie direkt beim Hersteller, da er nicht Bestandteil unseres Hauptsortiments ist und somit nicht bei uns auf Lager liegt.
InfosProduktdetails
Identifikation & Klassifikation
| Artikelnummer | K1388.03945 | |
| EAN / GTIN | 4059245339051 | |
| Herstellernummer | K1388.03945 | |
| Hersteller/verantwortliche Person | Heinrich Kipp Werk GmbH & Co. KG, Heubergstraße 2, 72172 SULZ AM NECKAR, Deutschland, www.kippwerk.de |
Beschreibung
Beschreibung:
Werkstoff
- Vergütungsstahl.
- Spannelement vernickelt.
- Spannschraube vergütet und vernickelt.
- K1388.13945
- Der Schwenkspanner pneumatisch eignet sich zum Spannen von Werkstücken die von oben gespannt werden. Die Schwenk- und Spannfunktion erfolgt pneumatisch. Die Schwenkfunktion garantiert ein freies Einlegen und Entnehmen der Werkstücke. Dadurch wird eine optimale Zugänglichkeit zum Werkstück garantiert. Der Fuß des Gehäuses bietet universelle Befestigungsmöglichkeiten, sodass der Schwenkspanner optimal auf das zu spannende Werkstück ausgerichtet werden kann. Die Schwenkspanner sind erhältlich in rechtsschwenkender und linksschwenkender Ausführung.
- Schwenkspanner pneumatisch können zusätzlich an mehreren Stellen am Werkstück platziert werden und in einer bestimmten Reihenfolge betätigt werden. Die Steuerung erfolgt entweder durch eine Maschinen- oder Handsteuerung.
- Die Spannkraft und die Haltekraft beziehen sich auf 0,5 MPa.
Merkmal:
- H 2: 18 mm
- H: 85 mm
- H 1: 50 mm
- H 4: 12 mm
- D 2: 28 mm
- D 1: 16 mm
- B: 65 mm
- Farbe Grundkörper: vernickelt
- Material Grundkörper: Vergütungsstahl
- Benennung: Schwenkspanner
- RoHS: true
- L: 30 mm
- Ausführung 1: links
- Ausführung 2: pneumatisch
- D 3: M8
- L 1: 45 mm
- H 3: 45,5 mm
- B 1: 16 mm
- L 2: 37 mm
- B 2: 10 mm
- D 4: 8,4
- Haltekraft F: 0,8 kN
- D 6: 8,4
- H 5: 9 mm
- H 6: 81 mm
- D=Durchmesser: 30
- D 5: 28
- D 7: 48 mm
- B 3: 48 mm
- Betätigung: pneumatisch
- X max.: 39 mm
- H 7: 6 mm
- F= Spannkraft: 400 N
- Y max.: 40 mm
- Y min.: 33,5 mm
- Betriebsdruck MPa: 0,3 - 0,7
- S 1 (Spannweg): 1,2 mm
