3-Achs-Spanner
Artikel-Nr.: K0939.4012100
Sachnummer:
Bitte beachten Sie die Lieferzeit und eingeschränkte Beratung:
Diesen Artikel bestellen wir für Sie direkt beim Hersteller, da er nicht Bestandteil unseres Hauptsortiments ist und somit nicht bei uns auf Lager liegt.
InfosProduktdetails
Identifikation & Klassifikation
| Artikelnummer | K0939.4012100 | |
| EAN / GTIN | 4059245244287 | |
| Herstellernummer | K0939.4012100 | |
| Hersteller/verantwortliche Person | Heinrich Kipp Werk GmbH & Co. KG, Heubergstraße 2, 72172 SULZ AM NECKAR, Deutschland, www.kippwerk.de |
Beschreibung
Beschreibung:
Werkstoff
- Grundplatten und Backen Einsatzstahl.
- Auflageleisten Stahl.
- Spannbacken Spezialstahl.
- Spannpin Werkzeugstahl.
- Grundplatten und Backen brüniert.
- Auflageleisten gehärtet, blank.
- Spannbacken blank.
- Spannpin gehärtet, blank.
- K0939.4012100
- 3-Achs-Spanner zur Montage auf Rasterplatten. Das Spannsystem erlaubt eine störkantenfreie 3-Seiten-Bearbeitung bei nur 8 mm Einspanntiefe. Mit diesem Spannsystem sind Einspannweiten von 22 - 236 mm möglich und durch die optional erhältlichen Verlängerungswellen K0947 beliebig erweiterbar.
- Durch den Einbau einer Zugspindel unmittelbar unter der Werkstückauflage wirkt eine Spannkraft bis zu 22 kN auf das Werkstück, die nicht durch Biegung verlorengeht. Die Verwendung von Spannpins mit 4 mm Ringschneide gewährleistet eine formschlüssige Spannung ohne Vorprägung.
- Zur Befestigung des Spanners auf Lochrasterplatten werden die Passschrauben K0815 empfohlen.
- Im Spannerset inbegriffen ist je 1 Verlängerungswelle mit L = 60 mm und L = 120 mm.
- * Die Einspannhöhe kann mit den Adaptererhöhungen K0941 und Auflageleisten K0942 erweitert werden.
- Anschlagset K0948
- Passschrauben K0815

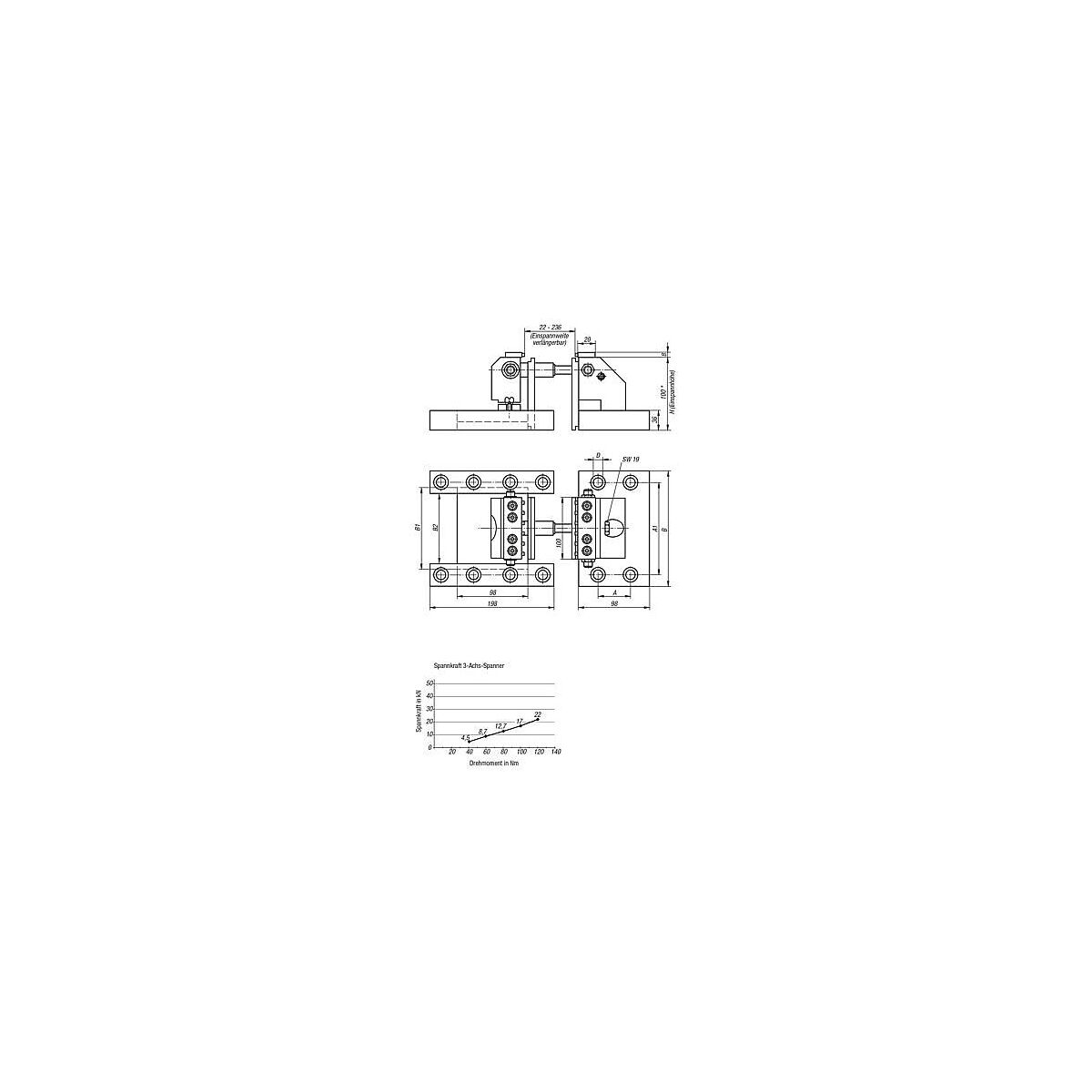

Merkmal:
- H: 100 * mm
- D: 12 mm
- B: 190 mm
- Benennung: 3-Achs-Spanner
- RoHS: true
- A 1: 160 mm
- A: 40 mm
- B 1: 148 mm
- B 2: 124 mm
- Spannkraft max.: 22 kN
- K=Rasterabstand: 40x40 (M12)
