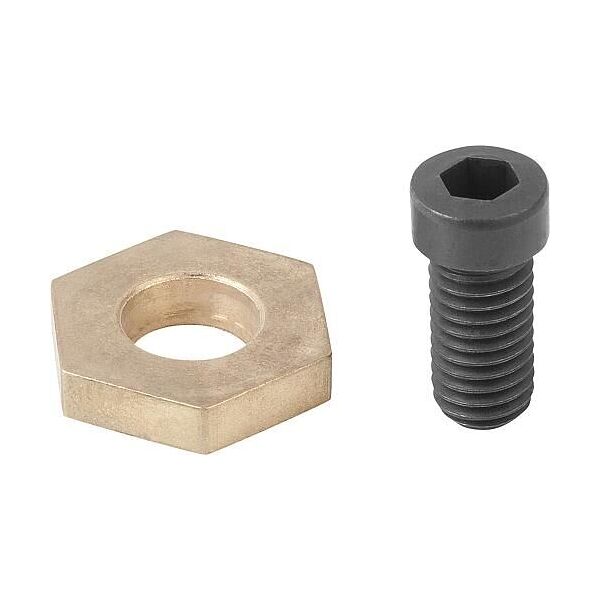

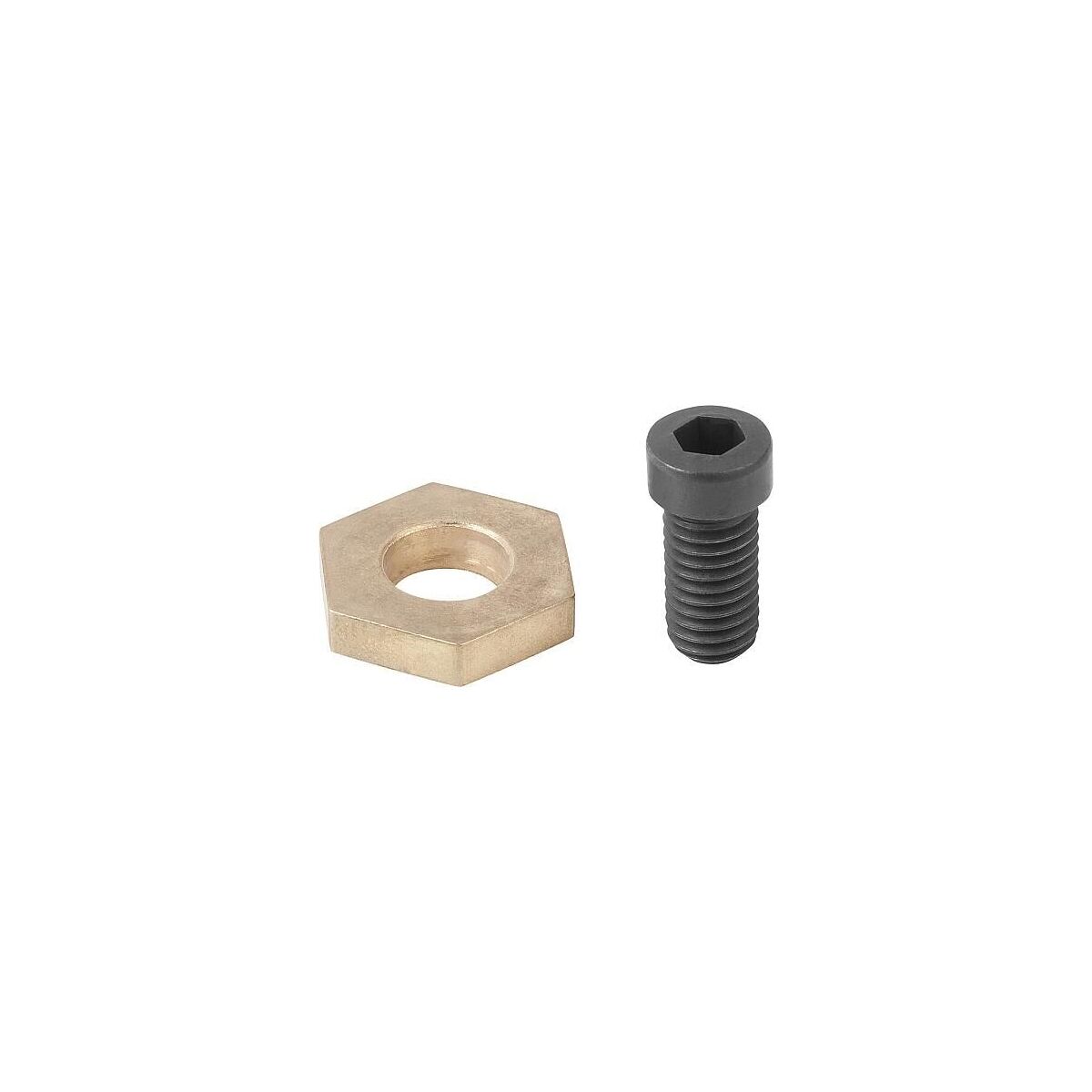

Spann-Exzenterschraube, Sechskant, Messing
Artikel-Nr.: K0026.06
Sachnummer:
Bitte beachten Sie die Lieferzeit und eingeschränkte Beratung:
Diesen Artikel bestellen wir für Sie direkt beim Hersteller, da er nicht Bestandteil unseres Hauptsortiments ist und somit nicht bei uns auf Lager liegt.
InfosProduktdetails
Identifikation & Klassifikation
| Artikelnummer | K0026.06 | |
| EAN / GTIN | 4059245031856 | |
| Herstellernummer | K0026.06 | |
| Hersteller/verantwortliche Person | Heinrich Kipp Werk GmbH & Co. KG, Heubergstraße 2, 72172 SULZ AM NECKAR, Deutschland, www.kippwerk.de |
Beschreibung
Beschreibung:
Werkstoff
- Exzenterschraube Vergütungsstahl.
- Sechskant Messing.
- Exzenterschraube vergütet auf 10.9 und brüniert.
- K0026.12
- Durch die sehr geringe Bauhöhe der Spann-Exzenterschrauben mit Sechskant lassen sich im Vorrichtungs- und Apparatebau eine Vielfalt von Spannproblemen lösen. Die Spannmutter aus Messing gewährleistet ein materialschonendes aber dennoch sehr festes und sicheres Spannen der Werkstücke. Durch die Verwendung mehrerer Spann-Exzenter lassen sich selbst ganze Paletten bestücken.
- Die Drehrichtung zum Spannen wird in Uhrzeigersinn empfohlen. Der Innensechskant der Schraube sollte sich nach dem Spannen rechts befinden. (Die Exzenterschraube bis zum Anschlag einschrauben, dann eine Umdrehung zurückdrehen.)

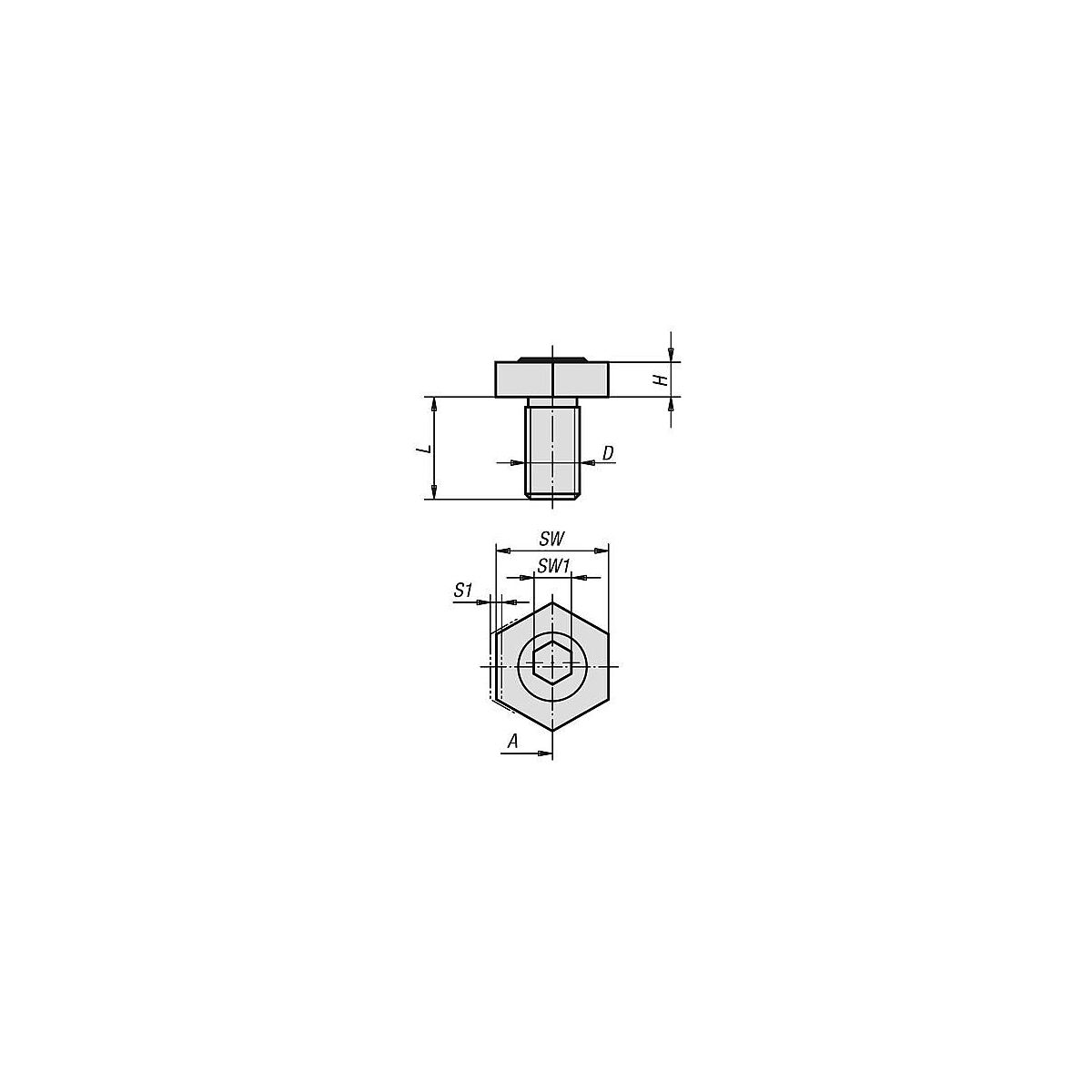

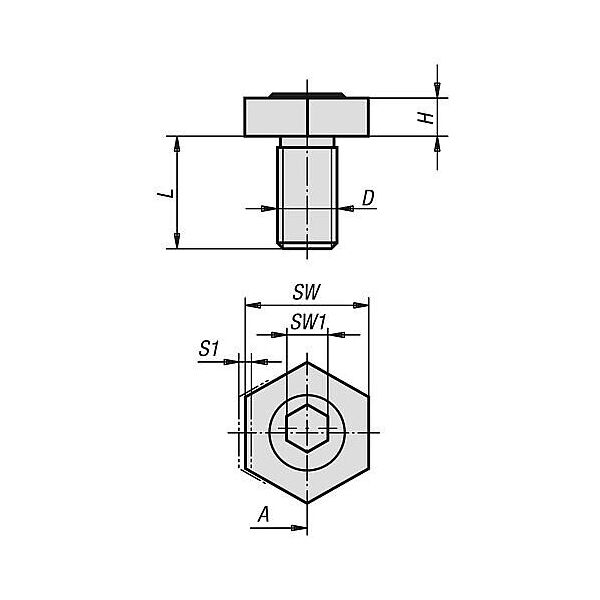

- ″A″ = Abstand vom Werkstück zur Gewindemitte (Spannschraube).
- 1. Die Exzenterschraube bis zum Anschlag einschrauben.
- 2. Exzenterschraube dann eine Umdrehung zurückdrehen.
- 3. Werkstück einlegen.
- 4. Zum Spannen des Werkstücks Exzenterschraube drehen in Uhrzeigersinn. (Der Innensechkant der Exzenterschraube sollt sich nach dem Spannen rechts befinden).
- Ersatzschrauben für Spann-Exzenterschrauben K1969.
Merkmal:
- H: 4,8 mm
- Material Komponente: Vergütungsstahl
- Material Grundkörper: Messing
- Benennung: Spann-Exzenterschraube
- Ausführung 1: Sechskant
- A: 7,8 mm
- D=Gewinde: M6
- SW: 16
- SW 1: 4 mm
- Spannkraft .1: 3,56 kN
- Anzieh- drehmoment max.: 8,5 Nm
- S 1 (Spannweg): 1,01 mm
- Zubehör NLM: 04521-10-0612
- Zubehör KIPP: K1969.0612
