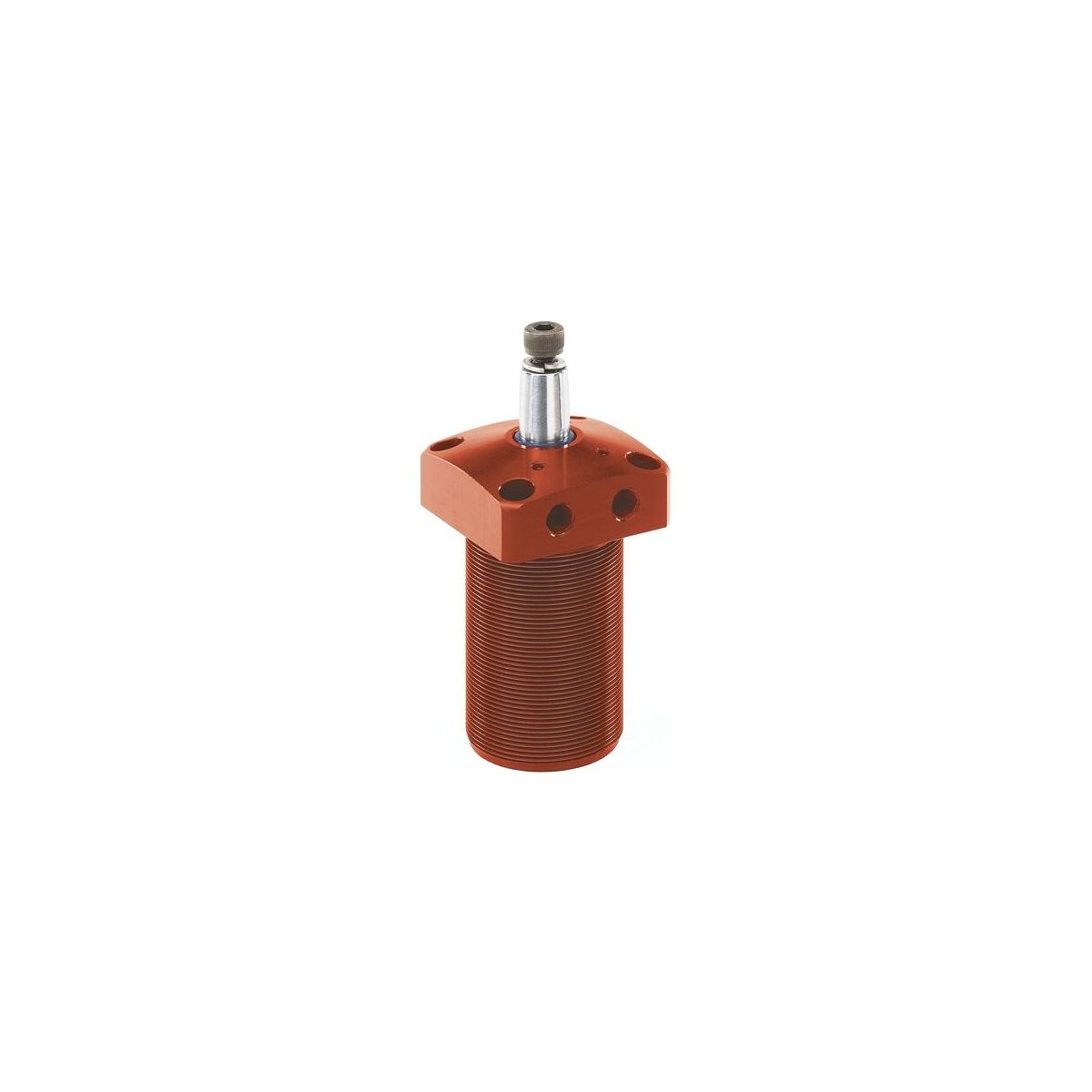

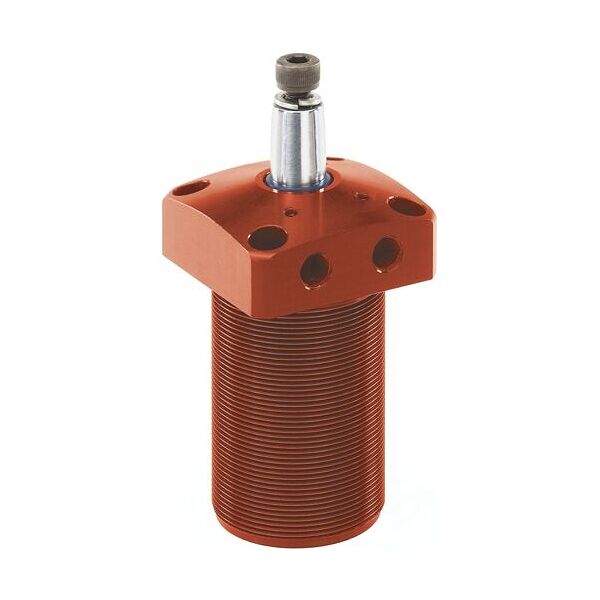

Výkyvná svorka, pneumatická, prírubová verzia
Č. pol.: 93575
Kód položky:
Upozorňujeme, že dodacia lehota a obmedzená rada:
Túto položku pre Vás objednávame priamo od výrobcu, pretože nie je súčasťou nášho hlavného sortimentu, a preto ju nemáme na sklade.
InformáciePodrobnosti o výrobku
Identifikácia a klasifikácia
| Číslo položky | 93575 | |
| EAN/GTIN | 4020772093570 | |
| Číslo výrobcu | 93575 | |
| Číslo L | L30110 100753 | |
| Výrobca/zodpovedná osoba | Andreas Maier GmbH & Co. KG, Waiblinger Straße 116, 70734 FELLBACH, Deutschland, www.amf.de |
Popis
Popis:
Výkyvná svorka, pneumatická, prírubová verzia, dvojčinná.
Pre zapustenú inštaláciu do zariadení. Obe prípojky stlačeného vzduchu sa nachádzajú v prírube. Piestová tyč nie je hrdzavá, leštená. Základné telo z hliník, eloxované. Povrch odolný voči opotrebovaniu vďaka náteru HART-COAT®. Obsahuje skrutku a pružinový krúžok pre jednoduchšie nastavenie polohy napínacieho ramena.
Možnosti montáže:
- Zhora s valcovými skrutkami cez prírubu
- Zospodu s drážkovaným upínaním matice proti zariadeniu a prírube
- Zhora so štrbinovou maticou, ktorá je priľne k zariadeniu
Príslušenstvo (nie je súčasťou obsah dodávky):
- Upínacie rameno č. 6829SP
- Drážkovaná matica č. 6829N.
- Upínacia skrutka č. 6880
Pre zapustenú inštaláciu do zariadení. Obe prípojky stlačeného vzduchu sa nachádzajú v prírube. Piestová tyč nie je hrdzavá, leštená. Základné telo z hliník, eloxované. Povrch odolný voči opotrebovaniu vďaka náteru HART-COAT®. Obsahuje skrutku a pružinový krúžok pre jednoduchšie nastavenie polohy napínacieho ramena.
Možnosti montáže:
- Zhora s valcovými skrutkami cez prírubu
- Zospodu s drážkovaným upínaním matice proti zariadeniu a prírube
- Zhora so štrbinovou maticou, ktorá je priľne k zariadeniu
Príslušenstvo (nie je súčasťou obsah dodávky):
- Upínacie rameno č. 6829SP
- Drážkovaná matica č. 6829N.
- Upínacia skrutka č. 6880
Charakteristika:
- Veľkosť: 40
- pravé
otáčanie
: - - ľavé
otáčanie
: Áno - F3: 0,45kN
- Pripojovací závit
pre
Prítlačná skrutka: M8 - Hmotnosť: 800 g

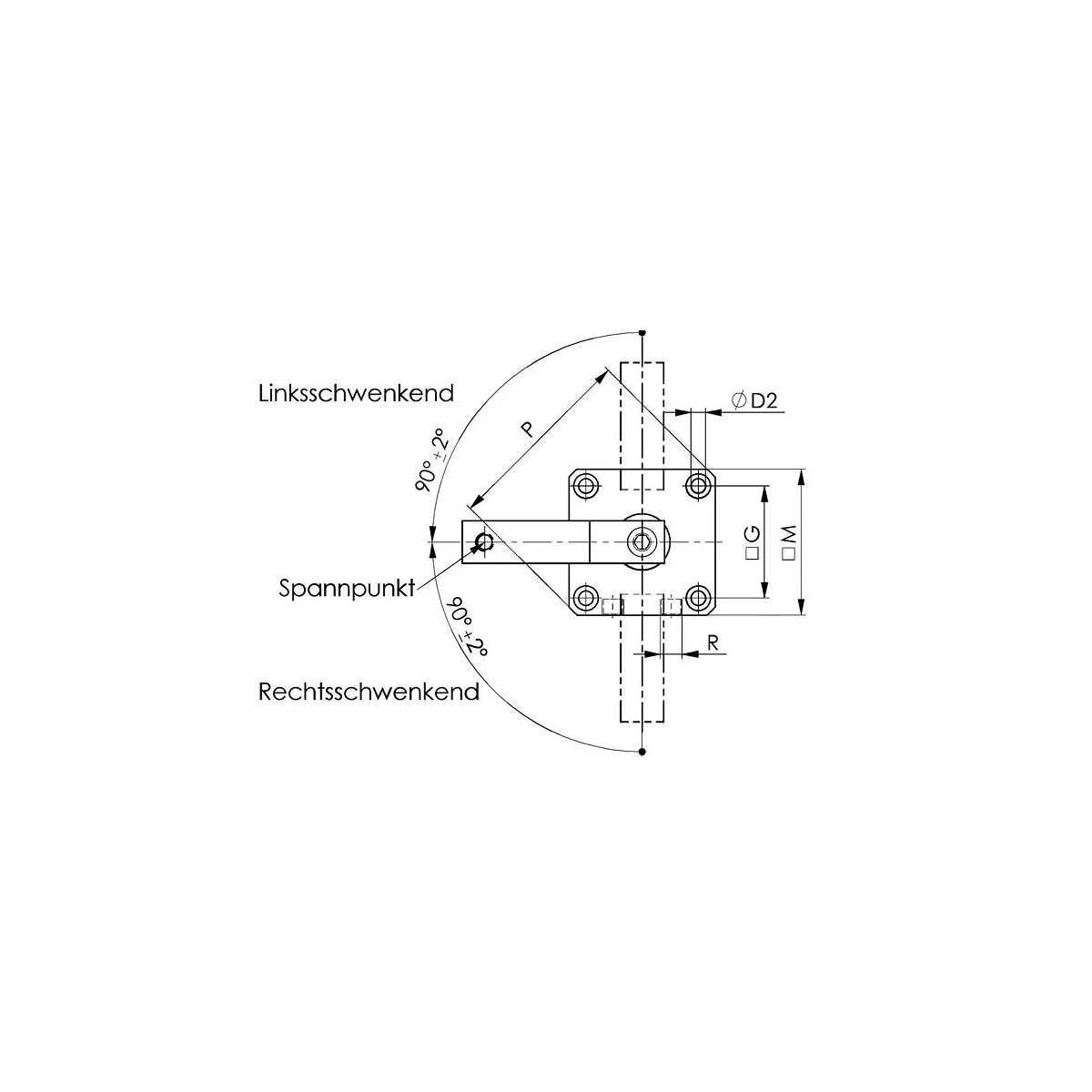

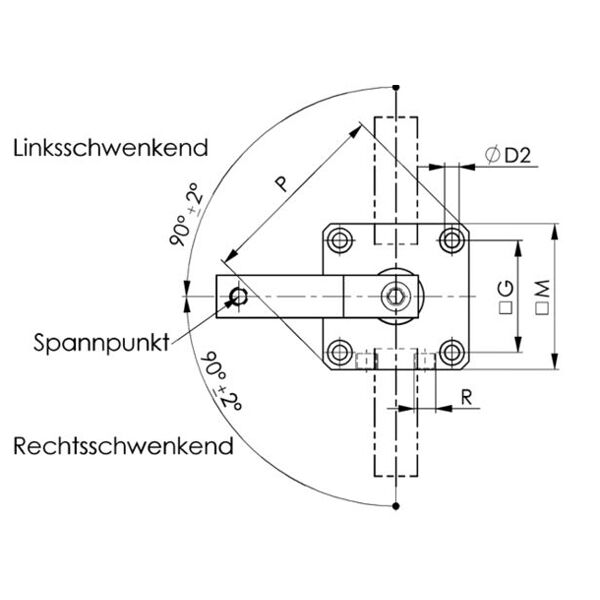

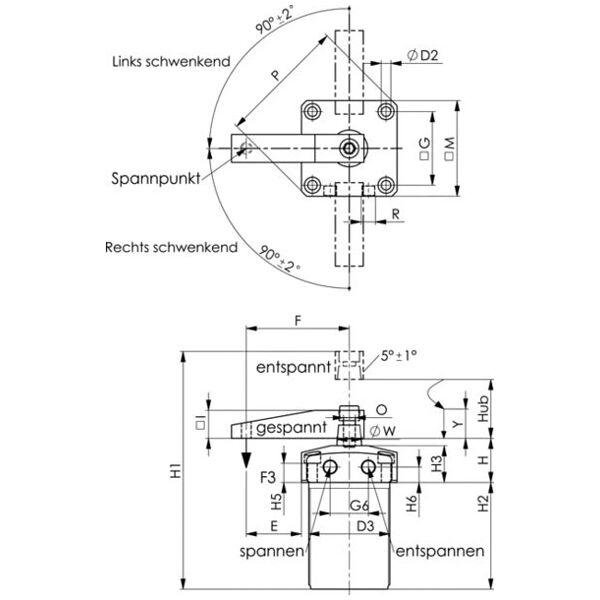

- Veľkosť: 40
- ØD2: 6,5
- D3: M55x1,5
- E: 37,5
- F: 70
- G: 50,0
- G6: 26
- H: 30
- H1: 152
- H2: 73
- H3: 25
- H5: 13
- H6: 10,5
- I: 19,0
- M: 65
- O: M8
- P: 87
- R: G1/8
- ØW: 16
- Piest Ø
: 40 - Y upínací zdvih*: 16,0
- Zdvih: 30,0
