Artikl br.: 133353 5/8-11
Strojni ureznik, bez prevlake, UNC: 5/8-11
Artikl br.: 133352 5/8-11
Šifra artikla:
- Vrsta navoja: UNC
- Kut profila navoja vijka: 60
- Rezni materijal: HSS E
- Standard: DIN 376
- Razred tolerancije: 2B
Pojedinosti o proizvodu
Tehnički podaci
| veličina navoja | 5/8-11 UNC | |
| Prevlaka | bez prevlake | |
| Vrsta navoja | UNC | |
| Kut profila navoja vijka | 60 stupanj | |
| Rezni materijal | HSS E | |
| Standard | DIN 376 | |
| Razred tolerancije | 2B | |
| Oblik rezanja | B | |
| Drška | Cilindrična drška s h9 | |
| Unutarnje hlađenje | ne | |
| Primjena kod vrste bušenja | do 3×D kod prolazne rupe | |
| Smjer rezanja | desno | |
| Nagib navoja | 2,309 mm | |
| navoja po colu | 11 | |
| ⌀ navoja | 15,88 mm | |

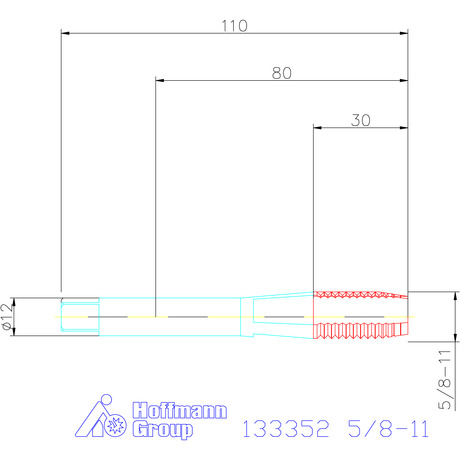

| Ukupna duljina L | 110 mm | |
| ⌀ drške Ds | 12 mm | |
| 4-kutna drška □ | 9 mm | |
| ⌀ osnovne rupe | 13,5 mm | |
| Vrsta alata s navojem | Strojni ureznici za uobičajenu obradu | |
| Broj steznih utora | 3 | |
| Prsten u boji | nema | |
| Broj oštrica Z | 3 | |
| Dubina navoja | 47,64 mm | |
| Vrsta proizvoda | Svrdla za navoje |
Identifikacija i klasifikacija
| Broj artikla | 133352 5/8-11 | |
| EAN / GTIN | 4045197594716 | |
| Broj proizvođača | 133352 5/8-11 | |
| Proizvođač/odgovorna osoba | Hoffmann Supply Chain GmbH & Co. KG, Poststraße 15, 90471 Nürnberg, Deutschland, www.hoffmann-group.com |
Tablica aplikacija
N
13
P
15
P
15
Opis
Izvedba:
Sa zasjekom.
Upotreba:
Za grubi navoj UNC ASME -- B1.1.
