Artiklové číslo: 656050 200

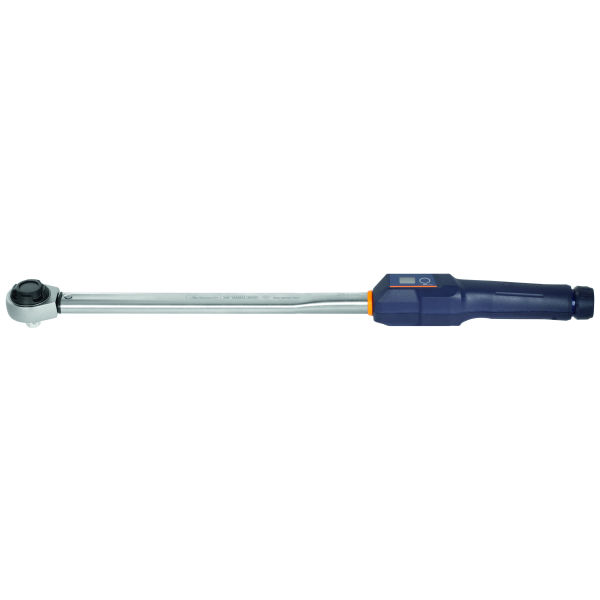

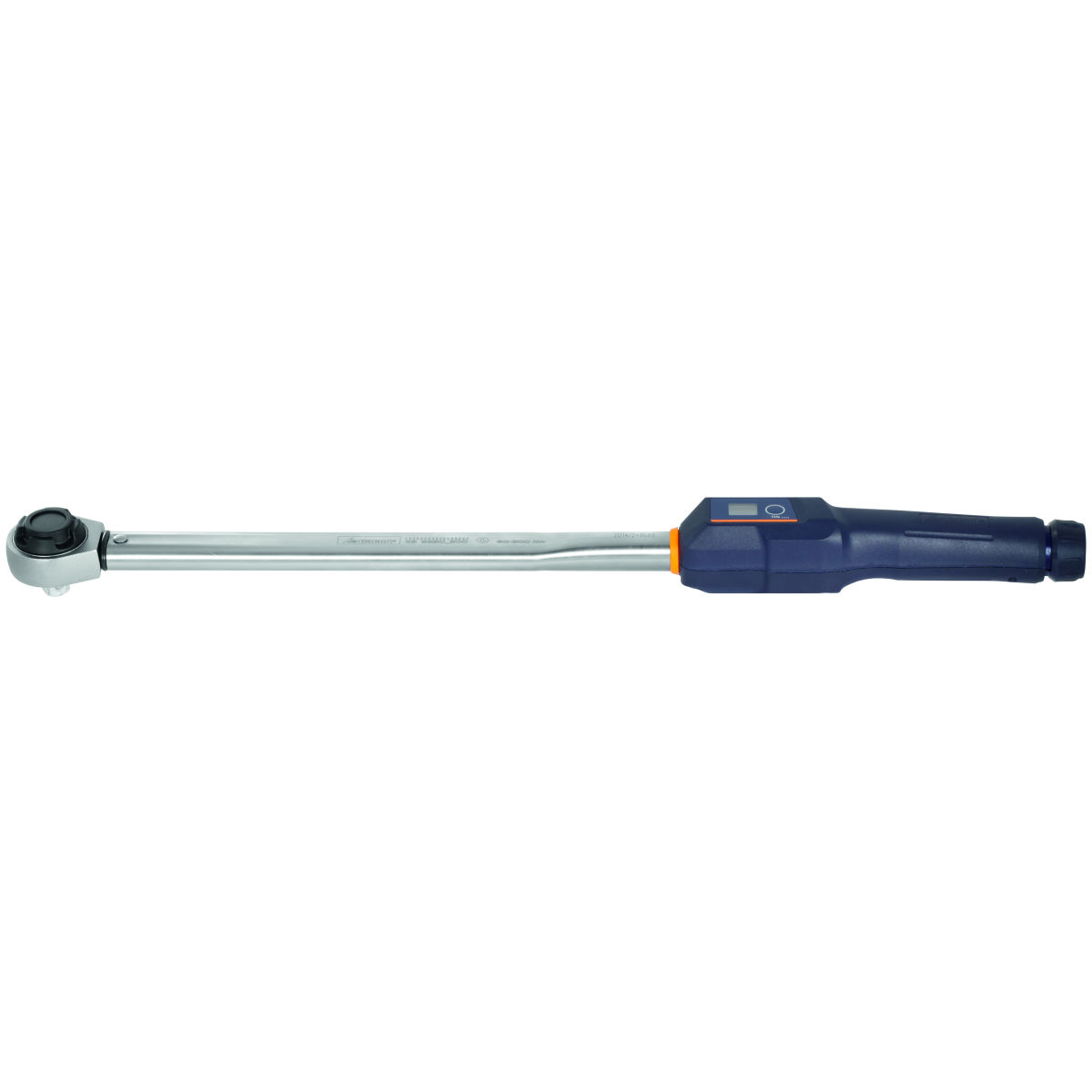

Momentový klíč s digitálním zobrazením, Maximální utahovací moment: 200Nm
Artiklové číslo: 656650 200
Vaše materiálové číslo:
Kliknutím zvětšíte obrázek
Kliknutím zvětšíte obrázek
- Bezchybné nastavení naměřených hodnot díky přesné indikaci hodnoty na displeji.
Kliknutím zvětšíte obrázek
- Zobrazení odblokování stavěcího mechanismu dobře viditelné z každé polohy.
Kliknutím zvětšíte obrázek
- Pro změnu měrných jednotek (Nm / kgf.cm / lbf.ft / lbf.in) stiskněte na 3 sekundy tlačítko.
Kliknutím zvětšíte obrázek
- Jednoduchá obsluha multifunkčním tlačítkem: Stiskněte spínač „ON“.
Kliknutím zvětšíte obrázek
Kliknutím zvětšíte obrázek
Kliknutím zvětšíte obrázek
Kliknutím zvětšíte obrázek
Kliknutím zvětšíte obrázek
Vysvětlení legendy naleznete v popisu.
- Nastavení utažení: Utahování doprava
- Přesnost měření utahovacího momentu: ±4
- Protokol o zkoušce: Zkušební protokol výrobce
- Upínací 4hran: 1/2
Údaje o výrobku
Technické údaje
| Maximální utahovací moment | 200 Nm | |
| Nastavení utažení | Utahování doprava | |
| Přesnost měření utahovacího momentu | ±4 % | |
| Protokol o zkoušce | Zkušební protokol výrobce | |
| Celková délka L | 474 mm | |
| Rozsah utahovacích momentů | 40 Nm - 200 Nm | |
| Rozsah utahovacích momentů | 30 lbfft - 150 lbfft | |
| Rozlišení | 1 Nm | |
| Hmotnost | 1 100 g | |
| Upínací 4hran | 1/2 palec | |
| Ukazatel | digitální | |
| Signalizace spuštění | akustický; dotykový | |
| Princip vypínání | mechanické spuštění krátké dráhy | |
| Zdroj energie | Provoz s akumulátorem | |
| Typ připojení | Hnací čtyřhran (pro ráčnu) | |
| Měřicí technika | mechanická | |
| Data lze protokolovat | ne | |
| Nastavení hodnoty vypínání | digitální, nastavitelný | |
| Feedback | s vypínáním | |
| Přepínatelné rozlišení | Nm; lbfft; lbfin; kgfcm | |
| Měření | Krouticí moment | |
| Možnost přenastavení hodnoty vypínání | nastavitelný | |
| Norma | DIN EN ISO 6789 | |
| Délka páky včetně z výroby kalibrovaného odpichu [l3] | 357 mm | |
| Druh produktu | Momentový klíč |
Identifikace a klasifikace
| Katalogové číslo | 656650 200 | |
| EAN / GTIN | 4045197683298 | |
| Číslo výrobce | 656650 200 | |
| Výrobce/odpovědná osoba | Hoffmann Supply Chain GmbH & Co. KG, Poststraße 15, 90471 Nürnberg, Deutschland, www.hoffmann-group.com |
Popis
Provedení:
Praktický a velmi kompaktní jednoramenný momentový klíč, samovypínací. Nastavování se provádí pomocí digitálního ukazatele (OLED displej s ukazatelem stavu akumulátoru, nabíjení akumulátoru pomocí mini USB kabelu). Měrnou jednotku lze jednoduše změnit pomocí multifunkčního tlačítka. Extrémně vysoká přesnost utažení, neboť jsou použity výhradně vysoce kvalitní materiály a protože jsou díly podléhající opotřebení, jako tlačné pružiny, speciálně předběžně ošetřeny, resp. tříděny.
Slyšitelné a hmatatelné „kliknutí“ zajišťuje obzvlášť pohodlné a přesné nastavení požadované hodnoty utahovacího momentu.
Měrné jednotky: Nm, lbfft, lbfin, kgf·cm.
Slyšitelné a hmatatelné „kliknutí“ zajišťuje obzvlášť pohodlné a přesné nastavení požadované hodnoty utahovacího momentu.
Měrné jednotky: Nm, lbfft, lbfin, kgf·cm.
- Stabilní ráčna, přepínatelná/přestavitelná.
- Odolná, robustní ocelová trubka (kalená a tvrdě chromovaná), s úzkou konstrukcí.
- OLED displej se zobrazením hodnoty, stavu akumulátoru a měrné jednotky.
- Mini USB přípojka pro nabíjení akumulátoru displeje.
- Ergonomická rukojeť. Koncový límec zabraňuje sklouznutí. Zapečetěno na ochranu před nečistotami a kapalinami.
- Zobrazení odblokování stavěcího mechanismu dobře viditelné z každé polohy.
Pevně vestavěná přepínací ráčna – pouze pro utahování doprava.
Funkce:
Klíč uvolňuje „se signálem“ (zřetelně slyšitelným a hmatatelným) a je opět připraven k okamžitému použití.
Použití:
Pro střední až větší série.
Norma:
Testováno dle DIN EN ISO 6789.
Údaje o použití:
Legenda k výkresu a vzorce:
l1 = délka páky bez nástrčného nástroje
l2 = seřízená rozteč momentového klíče
l3 = délka páky včetně z výroby kalibrovaného odpichu
l4 = rozteč nástrčného nástroje
L = celková délka nástroje
T1 = krouticí moment, který musíte nastavit
T2 = předepsaný krouticí moment
l1 = délka páky bez nástrčného nástroje
l2 = seřízená rozteč momentového klíče
l3 = délka páky včetně z výroby kalibrovaného odpichu
l4 = rozteč nástrčného nástroje
L = celková délka nástroje
T1 = krouticí moment, který musíte nastavit
T2 = předepsaný krouticí moment
Rozsah dodávky:
Mini USB nabíjecí kabel pro displej OLED.
Poznámka:
Garantovaná přesnost měření točivého momentu vychází z rozsahu momentu kalibrovaného dle DIN EN ISO 6789.
