Morsa ad alta pressione, Larghezza ganasce: 125mm
Codice art.: 362240 125
Codice materiale:
Dettagli prodotto

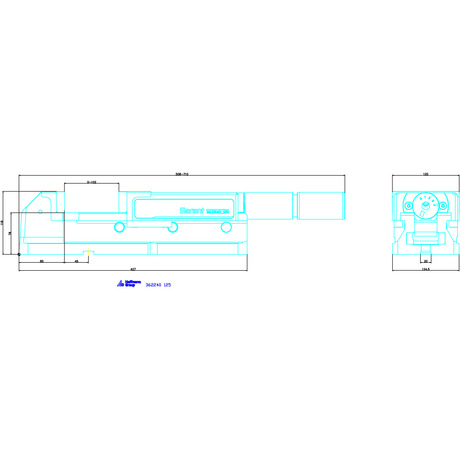

Dati tecnici
| Larghezza ganasce | 125 mm | |
| Campo di serraggio b I | 0 mm - 102 mm | |
| Campo di serraggio b II | 98 mm - 202 mm | |
| Forza di serraggio | 40 kN | |
| Peso | 30 kg | |
| Altezza corpo base c | 118 mm | |
| Misura del filetto d1 | M8 | |
| Lunghezza corpo base a | 427 mm | |
| L2 | 85 mm | |
| L3 | 45 mm | |
| L4 | 508 mm - 710 mm | |
| Altezza appoggio G + 0,02 | 78 mm | |
| Codice a colori per accessori adatti | GARANT HD | |
| Tipo di prodotto | Morsa per macchine utensili |
Identificazione e classificazione
| Codice articolo | 362240 125 | |
| EAN / GTIN | 4069515027199 | |
| Codice del produttore | 362240 125 | |
| Produttore/persona responsabile | Hoffmann Supply Chain GmbH & Co. KG, Poststraße 15, 90471 Nürnberg, Deutschland, www.hoffmann-group.com |
Descrizione
Esecuzione:
- Il corpo base con scanalatura longitudinale e trasversale assicura un allineamento preciso e rapido della morsa in entrambe le direzioni.
- Il mandrino ad alta pressione esente da manutenzione garantisce una pressione costante grazie a un amplificatore di forza puramente meccanico e resistente all’usura.
- Ghisa sferoidale di alta qualità con portapezzi temprato e rettificato e guide di scorrimento rettificate.
- La pressione di serraggio desiderata può essere preselezionata; la posizione 0 non richiede alta pressione.
- Nessuna perdita di forza di serraggio.
- Ganasce intercambiabili, temprate e rettificate.
- Tolleranza altezza − 0,03 mm.
- Allineamento rapido grazie a due tasselli di adattamento allentati nella scanalatura realizzata con precisione della morsa.
Uso:
- Per un serraggio assolutamente sicuro e privo di vibrazioni in presenza di forze di taglio e avanzamento massime.
- L’altezza di appoggio uniforme consente di lavorare in modo efficiente con più morse a vite contemporaneamente.
- Il serraggio viene effettuato tramite una manovella che consente di ottenere forze di serraggio elevate con uno sforzo minimo attraverso al massimo di due rotazioni del mandrino.
Fornitura:
Incluse 4 staffe di serraggio, 1 coppia di ganasce lisce, manovella.
