Festbacke DS, Form C, für Mehrfachspannsystem, gehärtet und geschliffen, abgesetzt, Werkzeugstahl
Artikel-Nr.: K1751.0504423
Sachnummer:
Bitte beachten Sie die Lieferzeit und eingeschränkte Beratung:
Diesen Artikel bestellen wir für Sie direkt beim Hersteller, da er nicht Bestandteil unseres Hauptsortiments ist und somit nicht bei uns auf Lager liegt.
InfosProduktdetails
Identifikation & Klassifikation
| Artikelnummer | K1751.0504423 | |
| EAN / GTIN | 4059245598243 | |
| Herstellernummer | K1751.0504423 | |
| Hersteller/verantwortliche Person | Heinrich Kipp Werk GmbH & Co. KG, Heubergstraße 2, 72172 SULZ AM NECKAR, Deutschland, www.kippwerk.de |
Beschreibung
Beschreibung:
Werkstoff
- Werkzeugstahl.
- gehärtet und geschliffen (HRC 55 ±2).
- Die seitlichen Befestigungsbohrungen dienen zur Befestigung von Werkstückanschlägen. Mit den zwei Anschraubbohrungen auf den Spannflächen können noch zusätzlich Auflageleisten zur optimalen Einspanntiefe der Werkstücke montiert werden.
- Die Festbacken DS werden entsprechend der Spannsituation auf den Spannschienen positioniert.
- Über die Verzahnungen wird durch das Anziehen der
- Befestigungsschraube eine formschlüssige Verbindung erreicht.
- Festbacken mit zwei Befestigungsschrauben werden bevorzugt bei einer Bearbeitung mit größeren Bearbeitungskräften eingesetzt.
- Über die seitliche Skala an den Spannschienen und den Festbacken, können die Positionen der Festanschläge genau eingestellt werden.
- Festbacke DS.
- Befestigungsschraube.
- Nutenstein.

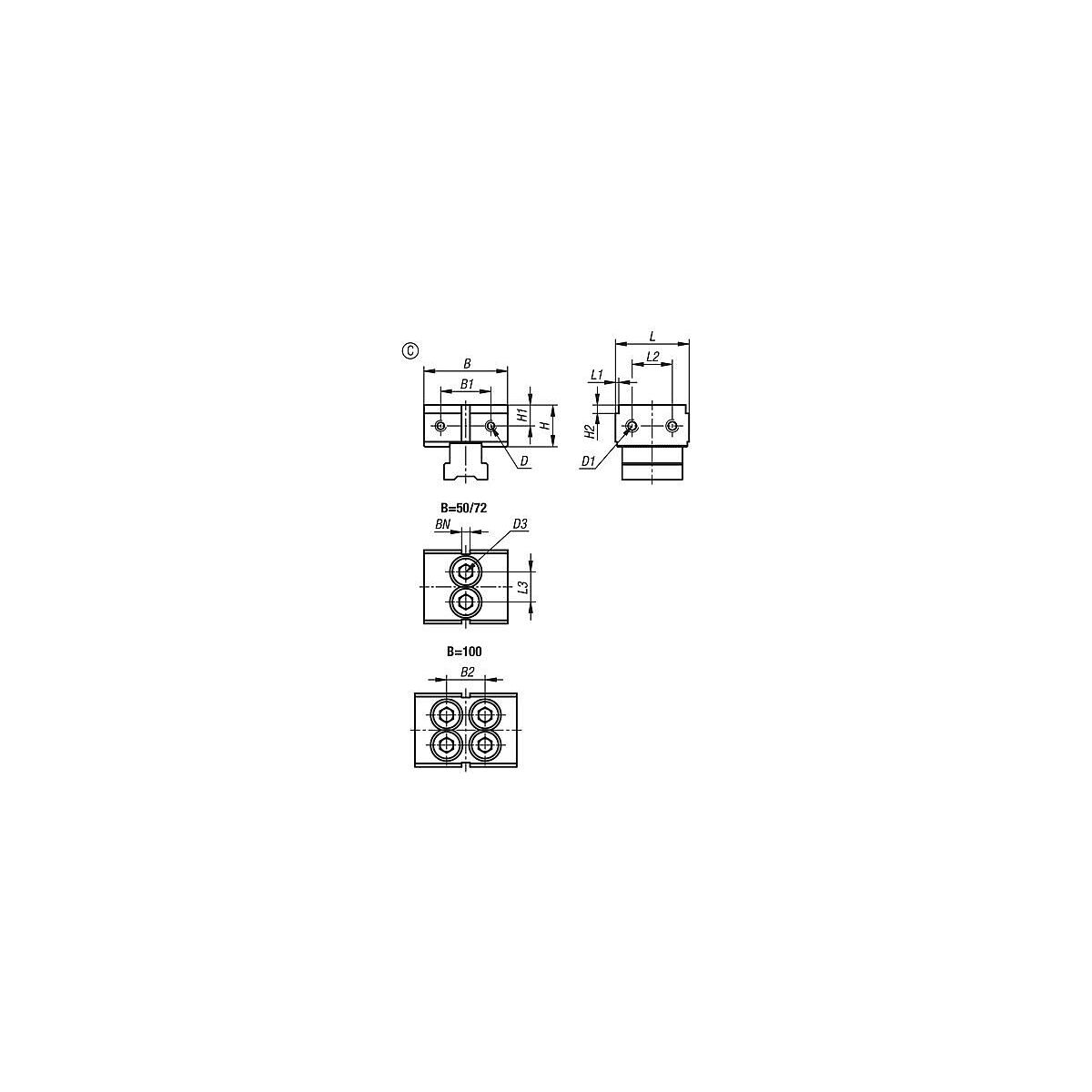

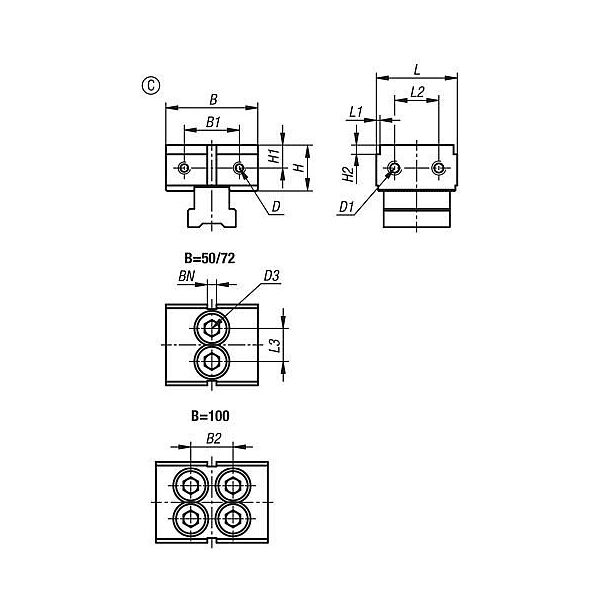

Merkmal:
- H 2: 2 mm
- H 1: 12,5 mm
- Material Grundkörper: Werkzeugstahl
- Benennung: Festbacke DS
- PL Edelstahl: false
- RoHS: true
- Oberfläche Grundkörper: gehärtet und geschliffen
- Ausführung 1: für Mehrfachspannsystem
- Form: C
- L 1: 2 mm
- Form-Typ: abgesetzt
- B 1: 30 mm
- L 2: 24 mm
- L 3: 18 mm
- D Innengewinde: M5
- D 1=Innengewinde: M6
- D 3=Zylinderschraube: M10x30
