Keilspanner schmale Ausführung glatt, Gewinde M x Länge L: M10X25mm
Artikel-Nr.: 370026 M10X25
Sachnummer:
Produktdetails

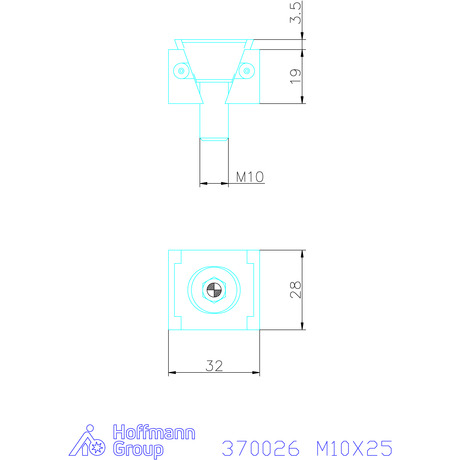

Technische Daten
| Gewinde | M10 | |
| Länge L | 25 mm | |
| A minimal | 32 mm | |
| A maximal | 37 mm | |
| Breite B | 28 mm | |
| Höhe C | 19 mm | |
| Höhe E | 3,5 mm | |
| maximale Spannkraft | 20 kN | |
| Produktart | Niederzugspanner |
Identifikation & Klassifikation
| Artikelnummer | 370026 M10X25 | |
| EAN / GTIN | 4059245032709 | |
| Hersteller/verantwortliche Person | Heinrich Kipp Werk GmbH & Co. KG, Heubergstraße 2, 72172 SULZ AM NECKAR, Deutschland, www.kippwerk.de |
Beschreibung
Verwendung:
- Keilflächen erzeugen hohe Spannkräfte.
- Keilspanner können in Gewindebohrungen oder T-Nuten eingesetzt werden.
- Beim Eindrehen der Spannschraube drücken sich die Spannsegmente gegen die Werkstücke.
- Ein Langloch im Doppelkeil ermöglicht das Verschieben und den Toleranzausgleich. Verschiebeweg: M8 = ± 0,5 mm; M10 und M12 = ± 1,0 mm; M16 = ± 1,5 mm.
- Keilspanner eignen sich für Mehrfachaufspannungen.
Werkstoff:
Doppelkeil und Spannsegmente Vergütungsstahl, gehärtet, schwarz.
