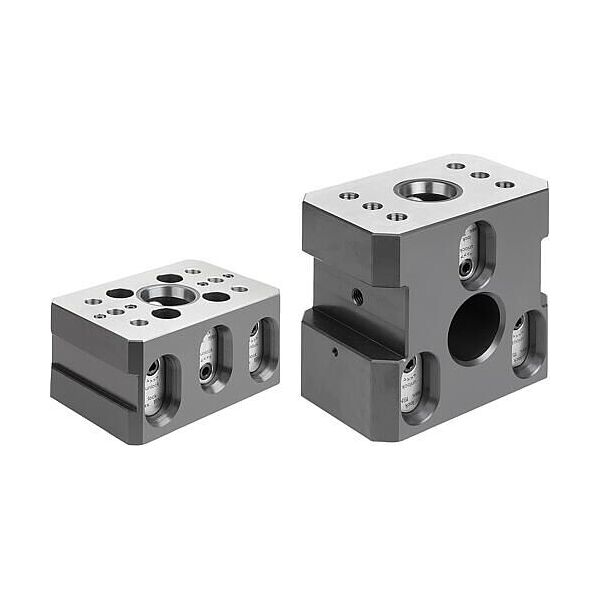

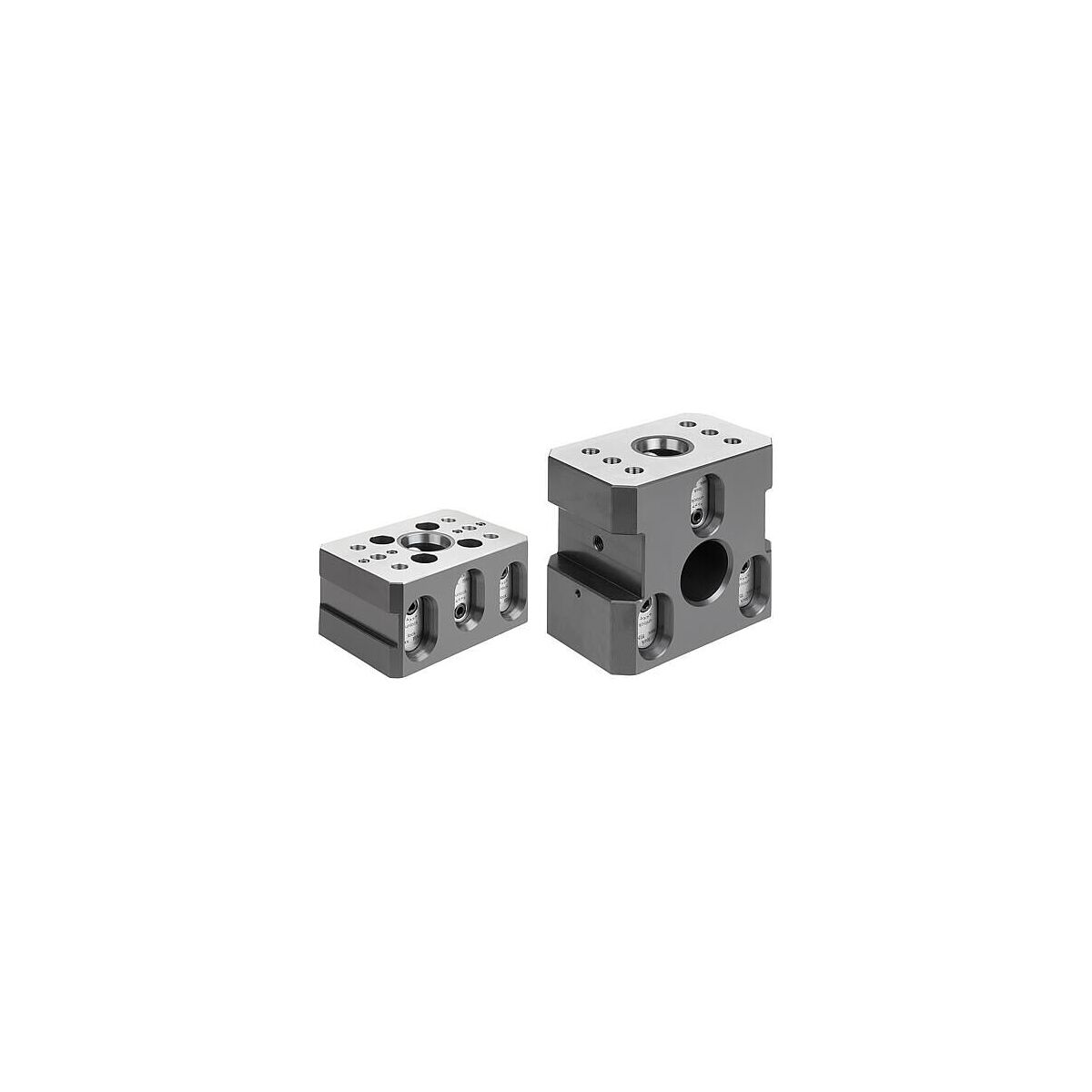

5-Achs-Basismodul, Form A, UNILOCK, oxidiert, Duo, Einsatzstahl, SW 6
Artikel-Nr.: K1867.12075500
Sachnummer:
Bitte beachten Sie die Lieferzeit und eingeschränkte Beratung:
Diesen Artikel bestellen wir für Sie direkt beim Hersteller, da er nicht Bestandteil unseres Hauptsortiments ist und somit nicht bei uns auf Lager liegt.
InfosProduktdetails
Identifikation & Klassifikation
| Artikelnummer | K1867.12075500 | |
| EAN / GTIN | 4059245655106 | |
| Herstellernummer | K1867.12075500 | |
| Hersteller/verantwortliche Person | Heinrich Kipp Werk GmbH & Co. KG, Heubergstraße 2, 72172 SULZ AM NECKAR, Deutschland, www.kippwerk.de |
Beschreibung
Beschreibung:
Werkstoff
- Vergütungsstahl.
- Grundkörper oxidiert.
- Funktionsflächen gehärtet und geschliffen.
- Die UNILOCK 5-Achs-Basismodule DUO mit ihren drei Schnittstellen für Spannbolzen werden für stabile, hohe Aufbauten mit schweren Werkstücken eingesetzt.
- Im Vergleich zu runden Basismodulen wird durch die größeren Abmaße eine größere Auflagefläche generiert.
- Die Basismodule DUO können mit der Doppelschnittstelle nach unten oder oben eingesetzt werden.
- Über die beidseitigen Durchgangsbohrungen bei der Form A ist eine zusätzliche Befestigung mit Zylinderschrauben möglich. Die Ausführung Form B kann auf der Seite Doppelschnittstelle alternativ über einen Spannbolzen nach unten befestigt werden.
- Am seitlichen Spannrand können Spannpratzen befestigt werden.
- Die Passbohrungen ermöglichen eine zusätzliche Positionierung.
- Für stabile Schraubstockerhöhungen werden zwei UNILOCK 5-Achs-Basismodule DUO mit der Doppelschnittstelle nach unten auf dem Maschinentisch befestigt. Die Befestigung der Schraubstöcke wird mit der Einfachschnittstelle nach oben ausgeführt.
- - Haltekraft (M10) 35.000 N
- - Haltekraft (M12) 50.000 N
- - Haltekraft (M16) 75.000 N
- Haltekraft mit Zylinderschraube DIN EN ISO 4762 -12.9
- Spannbolzen dürfen nur in Verbindung mit einer montierten Wechseleinheit im Spannmodul gespannt werden.
- Eine durchgängige Spannbolzengröße beim 5-Achs-Modul-Spannsystem 80 und die Kompatibilität zum pneumatischen Nullpunktspannsystem garantieren vielfältige Einsatzmöglichkeiten.
- - Stabiles Basismodul.
- - Drei Schnittstellen für Spannbolzen.
- - Flexible Befestigungsmöglichkeiten.
- - Mechanische Betätigung.
- - Positionierung über Kurzkegel.
- - Hohe Einzugskräfte.
- - Rüstzeitoptimierung.
- Spannbolzen K0967, K0968, K0969, K1471.
- - Einzugskraft 15 kN.
- - Anziehdrehmoment 15 Nm.
- - Wiederholgenauigkeit ≤ 0,005 mm.
Merkmal:
- H 2: 25 mm
- H 1: 25 mm
- Material Grundkörper: Einsatzstahl
- Benennung: 5-Achs-Basismodul
- PL Edelstahl: false
- RoHS: false
- Oberfläche Grundkörper: oxidiert
- Ausführung 1: UNILOCK
- T 1: 5,5 mm
- Ausführung 2: Duo
- Form: A
- SW=Schlüsselweite: 6
- D=Passbohrung: 12 mm
- Anzieh- drehmoment max.: 15 Nm
- Einzugskraft: 15 kN
