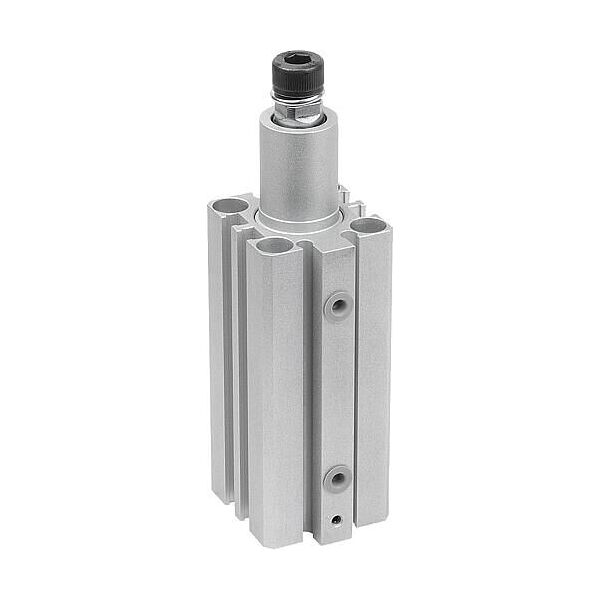

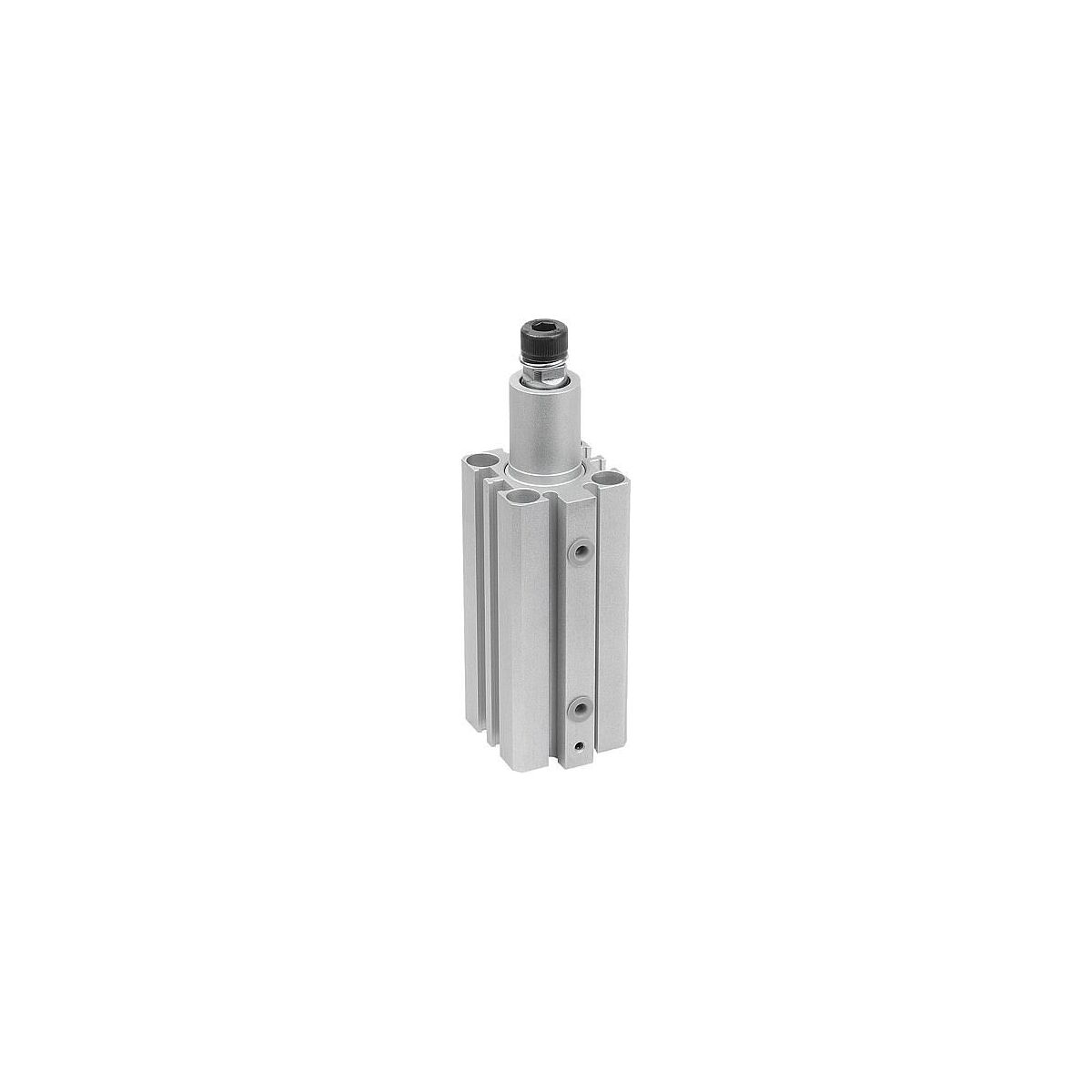

Schwenkspanner, Form B, pneumatisch, linksschwenkend, Gr. 25, silber, Aluminium
Artikel-Nr.: K1812.22520
Sachnummer:
Bitte beachten Sie die Lieferzeit und eingeschränkte Beratung:
Diesen Artikel bestellen wir für Sie direkt beim Hersteller, da er nicht Bestandteil unseres Hauptsortiments ist und somit nicht bei uns auf Lager liegt.
InfosProduktdetails
Identifikation & Klassifikation
| Artikelnummer | K1812.22520 | |
| EAN / GTIN | 4059245618996 | |
| Herstellernummer | K1812.22520 | |
| Hersteller/verantwortliche Person | Heinrich Kipp Werk GmbH & Co. KG, Heubergstraße 2, 72172 SULZ AM NECKAR, Deutschland, www.kippwerk.de |
Beschreibung
Beschreibung:
Werkstoff
- Grundkörper Aluminium.
- Kolben Stahl.
- Grundkörper silber eloxiert.
- Kolben hartverchromt.
- Pneumatische Schwenkspanner kommen bei Anwendungen zum Einsatz, bei denen geringe Spannkräfte ausreichen oder wenn der Spannpunkt zum Einlegen und Entnehmen des Werkstückes frei sein muss.
- Auf Grund der doppeltwirkenden Funktion des Spanners, wird der Kolben mit Hilfe von Druck nach unten und nach oben gefahren.
- Der Gesamthub des Schwenkspanners besteht aus einem Schwenkhub und einem Spannhub. Zu Beginn des Spannvorgangs führt der Spannarm eine 90° Schwenkhubbewegung nach unten aus. Im Anschluss dieser Bewegung folgt der Spannhub linear nach unten. Die Spannung des Werkstücks darf ausschließlich durch den Spannhub erfolgen.
- Der Magnetkolben ist für eine elektrische Endlagenabfrage vorbereitet. Der Schwenkspanner darf in seiner Schwenkbewegung nicht behindert werden. F1 = bei 6 bar max. zulässigem Betriebsdruck.
- Der Schwenkspanner ist nur mit geölter Luft zu betreiben.
- Spannarm nicht im Lieferumfang enthalten.
- Näherungsschalter.
- K1813 Spannarm für Schwenkspanner.

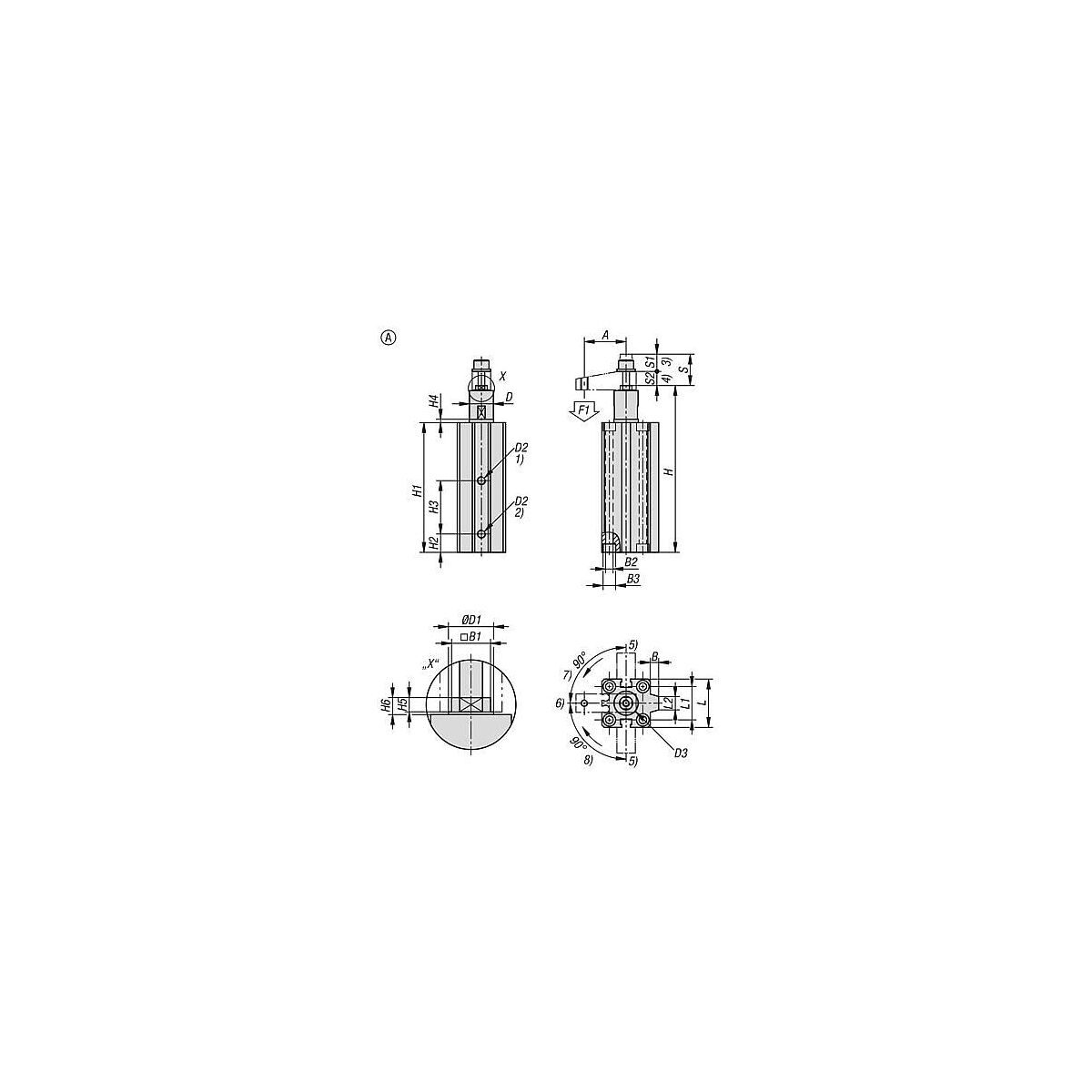

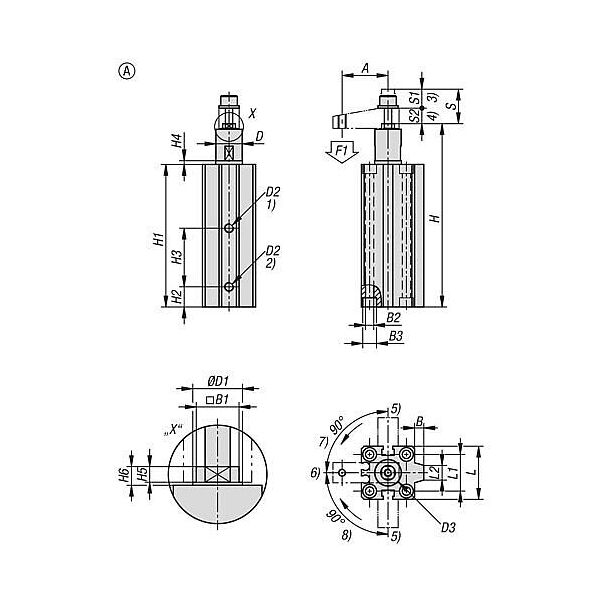

- 1) Spannen
- 2) Entspannen
- 3) Schwenkhub
- 4) Spannhub
- 5) Entspannt
- 6) Gespannt
- 7) Linksschwenkend
- 8) Rechtsschwenkend
Merkmal:
- H 2: 18 mm
- H 1: 83 mm
- H 4: 3 mm
- D 2: M5
- D 1: 12 mm
- Farbe Grundkörper: silber
- Größe: 25
- Material Komponente: Stahl
- Material Grundkörper: Aluminium
- Benennung: Schwenkspanner
- Oberfläche Komponente: hartverchromt
- PL Edelstahl: false
- RoHS: true
- Ausführung 1: pneumatisch
- A: 35 mm
- Ausführung 2: linksschwenkend
- Form: B
- L 1: 28 mm
- H 3: 37 mm
- L 2: 9,6 mm
- B 2: 5,5 mm
- Hub S: 29,5 mm
- H 5: 3 mm
- H 6: 4 mm
- B 3: 9 mm
- F 1: 264 N
- S 1: 9,5 mm
- D 3=Gewinde: M08x1,25
- S 2: 20 mm
- D min.: 22,92 mm
- D max.: 23 mm
- B 1 min.: 9,8 mm
- B 1 max.: 9,9 mm
